ポストがいしが現代の高電圧インフラのバックボーンとなる理由

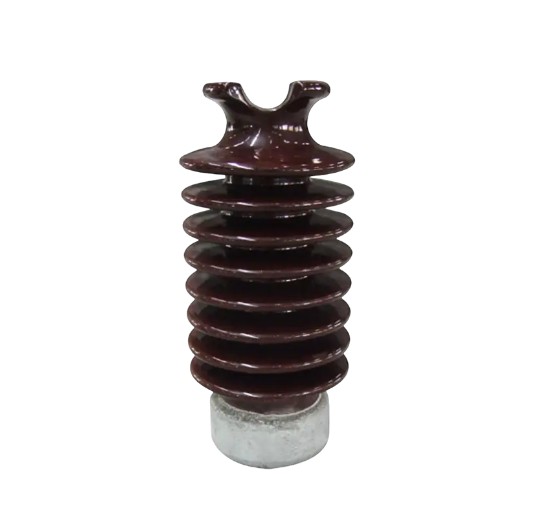

A ポストインシュレーター 変電所、送電線、開閉装置で使用され、通電中の導体をサポートし、電気絶縁を提供する硬質絶縁コンポーネントです。新しい断熱技術が継続的に登場しているにもかかわらず、ポストがいしは依然として安全で安定した送電網の運用を確保するための好ましいソリューションです。 最大550kVの電力システム 実証済みの機械的強度と電気的性能のおかげで。絶縁抵抗は通常、以上に維持されます。 1.0×10¹3Ω 、耐用年数に達すると、 20年から40年 、電力インフラストラクチャにおける最も費用対効果の高い長期投資の 1 つとなります。

主要な応用分野と電圧範囲

ポストがいしの適用は、中電圧配電から超高圧送電まで、電力システムの複数の重要な段階に及びます。

変電所と開閉装置

変電所では、ポスト碍子は主にバスバー、断路器、回路ブレーカーをサポートするために使用されます。標準モデルは、以下の範囲の曲げ耐荷重を提供します。 2kN～20kN 、異なる容量の変圧器の引き込み線要件を満たします。のために 550kV超高圧変電所 、磁器ポスト碍子は、優れた耐候性と機械的安定性により、依然として主流の選択肢です。

再生可能エネルギー発電所

風力発電や太陽光発電の設備容量の急速な増加に伴い、再生可能エネルギーのステップアップステーションにおけるポスト碍子の需要が大幅に増加しています。これらのステーションは通常、海岸、砂漠、または高地地域に設置されており、絶縁体の耐汚染性と温度差耐性に対してより高い要求が課されます。複合材料ポストインシュレータは、このようなシナリオにおいてより強力な適応性を示します。

産業用配電システム

冶金産業や化学産業などの重工業企業の配電盤や開閉装置では、通電導体を固定および絶縁するためにポスト絶縁体が使用されます。産業環境における粉塵、塩水噴霧、化学腐食は絶縁体の表面に継続的な脅威をもたらすため、汚染防止フラッシュオーバー製品の普及率は年々増加しています。

材料技術の比較と選択に関する推奨事項

現在のポスト絶縁体の市場は、磁器と複合ポリマーという 2 つの主要な技術的ルートによって支配されており、それぞれが異なる動作環境に適した明確な性能を重視しています。

選択の観点から見ると、 550kV 超高圧シナリオ 依然として磁器碍子が主流です。中にいる間 220kV以下 沿岸、産業汚染、または高湿度環境にあるプロジェクトでは、複合ポリマー絶縁体の市場シェアが急速に拡大しています。頻繁なメンテナンスが必要なステーションや、アクセスできない場所に設置されているステーションでは、複合材料の軽量の利点により、運用とメンテナンスのコストが大幅に削減されます。

主要業績評価指標と長期信頼性の検証

信頼性 ポストインシュレーターs は電力網の安全な運用に直接関係しており、そのコア性能は厳格な型式試験と長期運用データを通じて検証されなければなりません。

電気絶縁性能

高品質のポスト絶縁体は、絶縁抵抗値を安定して維持する必要があります。 1.0×10¹3Ω 定格電圧で漏れ電流の超過や表面フラッシュオーバーが発生しないようにします。湿潤で汚染された条件下では、複合ポリマー材料はその疎水性により、磁器材料に比べてフラッシュオーバー電圧の低下が大幅に小さくなります。これは、雨季や沿岸の塩水噴霧環境では特に重要な特性です。

機械的耐荷重

ポストインシュレーターの標準曲げ荷重設計範囲は通常、 2kN～20kN 。選択では、導体張力、風荷重、氷荷重、および短絡電気力学的力の複合効果を包括的に考慮する必要があります。大スパンまたは重氷地域のラインでは、上記の曲げ荷重を持つ強化製品を選択することをお勧めします。 16kN 十分な安全マージンを確保してください。

耐用年数と劣化のメカニズム

通常の動作条件下では、ポスト絶縁体の設計耐用年数は次のとおりです。 20年から40年 。磁器絶縁体の経年劣化は、主に機械的強度の低下と釉薬の劣化として現れます。複合ポリマー絶縁体は、シリコーンゴムの粉化、硬化、コアロッドの脆化に注意する必要があります。定期的な赤外線温度測定、超音波検査、疎水性検出は、耐用年数を延ばす効果的な手段です。

業界のテクノロジーの進化と将来のトレンド

ポスト碍子業界は、新素材と検出技術の統合により製品形態が再形成され、高性能、インテリジェンス、グリーン化に向けて進化しています。

複合材料の継続的な最適化

高温加硫シリコーンゴム (HTV) および室温加硫シリコーンゴム (RTV) コーティングの配合は継続的に改良されています。新しいフィラーとカップリング剤の適用により、複合絶縁体の耐トラッキング性と耐浸食性が 2 倍以上向上しました。 30% 。一部のメーカーはすでに、 363kV以上 、超高圧フィールドに徐々に浸透します。

インテリジェント監視テクノロジーの統合

ひずみゲージ、温度センサー、漏れ電流センサーを内蔵したスマートポストがいしは、パイロット適用段階に入りました。これらのデバイスは、機械的負荷、表面温度、絶縁劣化状態をリアルタイムで監視できるため、定期保守から状態ベース保守への移行が可能になります。業界の推計では、インテリジェント監視テクノロジーの普及により、絶縁体の故障によって引き起こされる計画外の停止を削減できることが示唆されています。 40%～60% .

環境およびリサイクル可能性の要件

世界的なグリッドのカーボンニュートラル目標の推進に伴い、がいし製造時のエネルギー消費制御と使用済みリサイクルの注目が高まっています。磁器がいしの原料（高アルミナボーキサイト、石英など）は広く入手可能であり、リサイクル可能です。複合絶縁体は、コアロッド樹脂とシリコーンゴムを分離してリサイクルするという技術的な課題に直面しており、熱分解法と化学分解法が現在の研究のホットスポットとなっています。

調達と運用保守のベストプラクティス

電力会社やエンジニアリング請負業者にとって、科学的な調達決定とメンテナンス戦略は、電力会社の長期にわたる信頼性の高い運用を確保するための鍵となります。 ポストインシュレーターs .

サプライヤー資格検証チェックリスト

• 電気的、機械的、熱機械的テストデータを含む完全なタイプのテストレポートが入手可能かどうか
• 高電圧用途での実績、特に目標電圧レベルや気候条件下での運用実績の有無
• 原材料のサプライチェーンが安定しているか、磁器焼結プロセスやポリマー加硫プロセスが成熟していて制御可能かどうか
• 品質マネジメントシステムがISO 9001および電力業界固有の認証に合格しているかどうか

オンサイト設置と定期メンテナンス

1. 設置前に、絶縁体の外観に亀裂、釉薬の欠陥、または小屋の損傷がないか検査し、沿面距離が汚染グレードの要件を満たしていることを確認してください。
2. 磁器部品への応力集中や、締めすぎによる複合絶縁体の端部のシール不良を避けるために、ボルトを締めるときはトルク レンチを使用してください。
3. 試運転後は、1 ～ 3 年ごとに停止洗浄と疎水性テストを実施します。重度の汚染地域ではサイクルを年に短縮する
4. 個々の絶縁体の記録を確立し、工場パラメータ、テストデータ、メンテナンス履歴を文書化し、状態評価をサポートします
