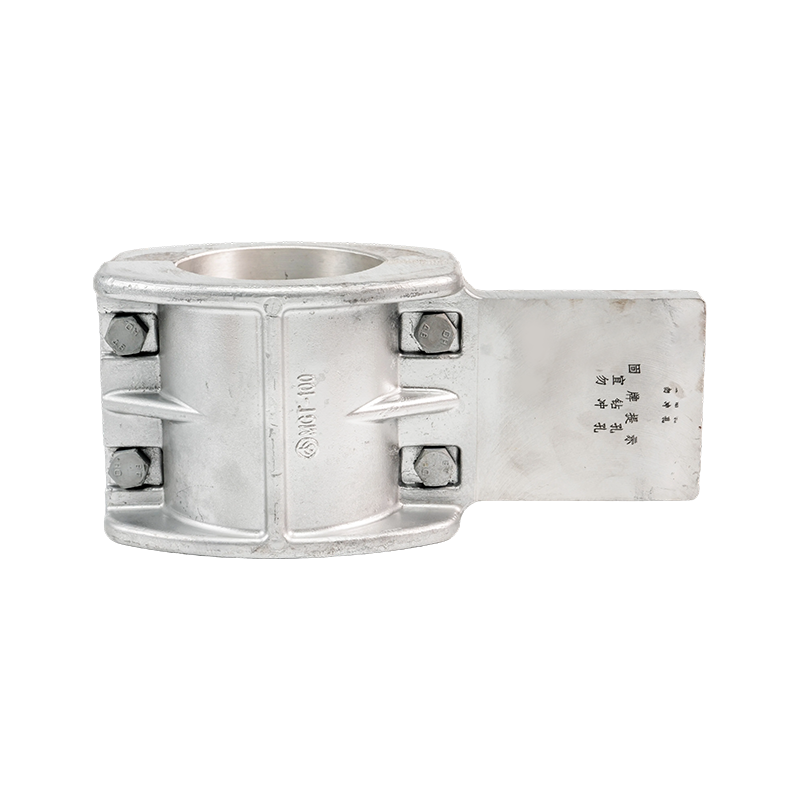

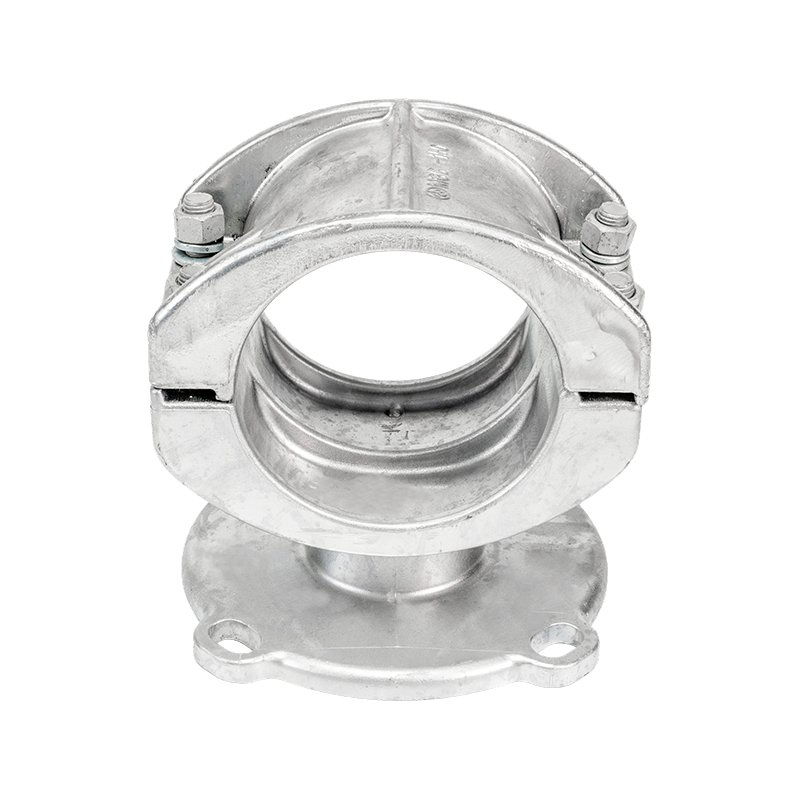

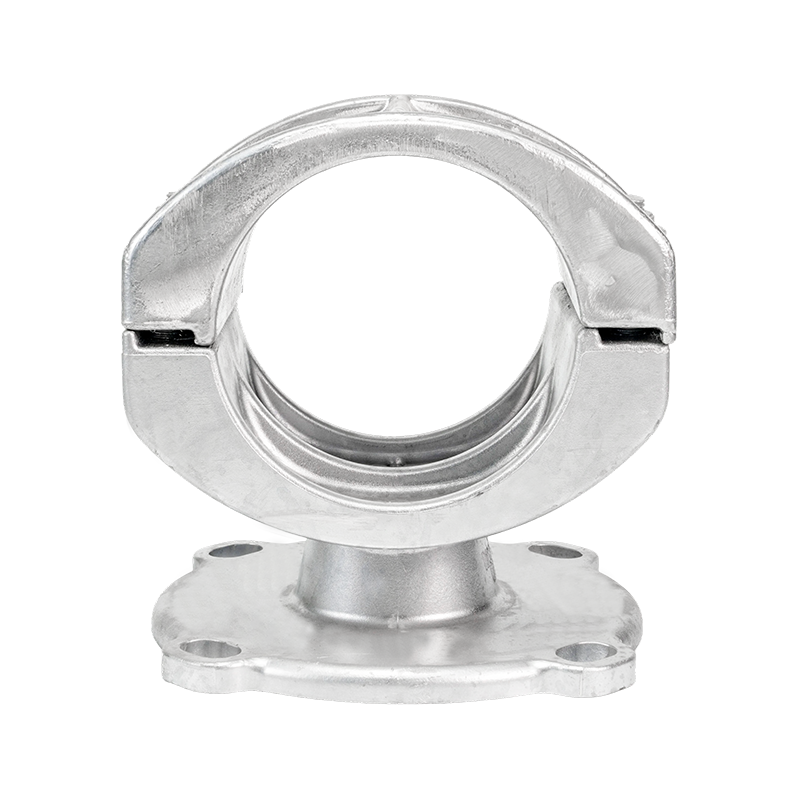

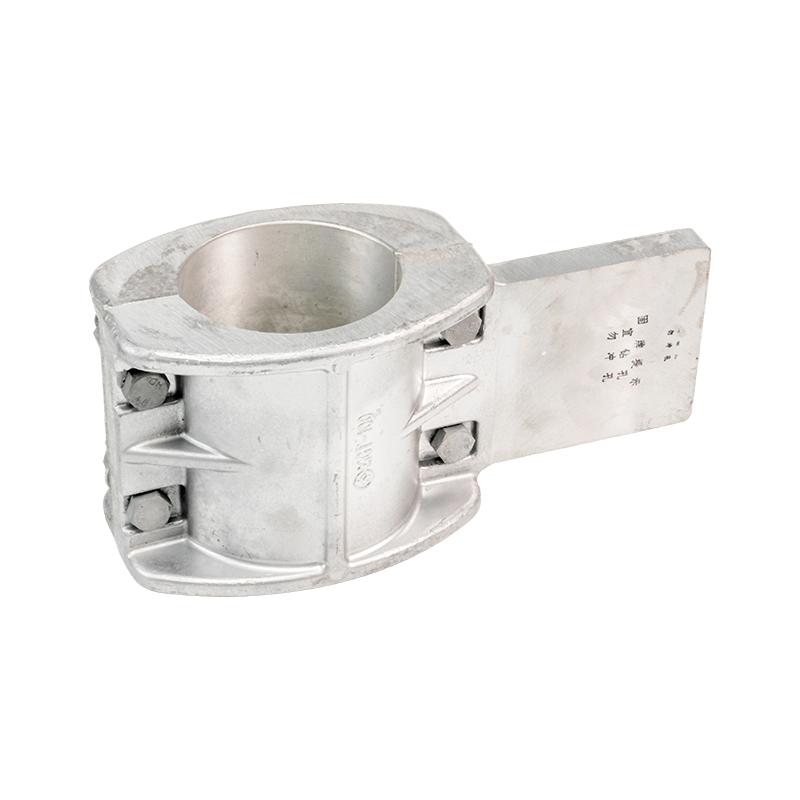

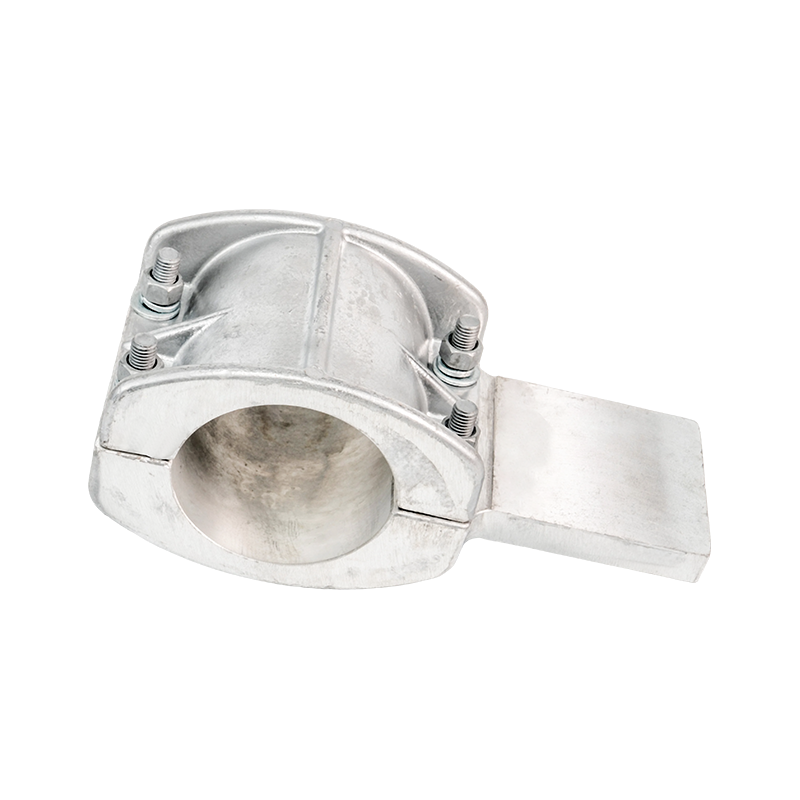

バスバーサポート（固定サポートタイプ）

技術的な利点

Type MGG 固定金具：管状バスバー外径Φ50mm～Φ180mmに対応。  標準モデルと強化モデルの両方で利用可能です。明確に定義された寸法パラメータと重量データを備えた溶融亜鉛メッキ鋼部品から作られています。

Type MGFエンドキャップ：筒状バスバーの内外径Φ50/45mmからΦ250/230mmまで対応。標準タイプ、制振タイプ、端子ボールタイプを用意。LGJ-240〜LGJ-630の制振線を搭載し、耐震性、耐振性を向上させた制振タイプ。

鋼より線用テンションクランプ：一体鍛造タイプとユニバーサルデザインタイプを用意。鋼より線径Φ7.8mm～Φ16.0mmに対応、グリップ力45kN～187kN。  溶融亜鉛メッキ鋼製コンポーネントから製造されており、標準化された寸法とグリップ強度パラメータが特徴です。

サポートスチールコアアルミニウムストランド (ACSR): 構造は GB1179-83 規格に準拠しています。公称断面積は 10/2 mm² ～ 240/30 mm² をカバーします。計算された断面積、外径、直流抵抗、計算された引張強さ、計算された重量などの標準化されたパラメータを提供します。

特長

材料とプロセス: ハードウェアは溶融亜鉛メッキ鋼板を使用して製造されており、亜鉛コーティングの厚さは 85 μm 以上の基準を厳密に満たしています。型鍛造と熱処理プロセスにより、この材料は優れた機械的特性を実現し、-40℃の低温でも良好な靭性を維持します。表面のサンドブラスト処理と不動態化処理により耐食性がさらに向上し、C4 レベルの腐食環境での長期使用要件を満たします。

機械的性能: ハードウェアのグリップ強度の範囲は 45 ～ 187 kN で、安全率 2.5 で設計されています。有限要素解析により構造応力分布が最適化され、疲労寿命試験は 10^7 振動サイクルの要件を満たします。共振周波数はシステムの動作範囲外に制御され、突然の衝撃荷重に耐えられる強度を確保します。

電気的性能: ハードウェア設計は電熱結合効果を十分に考慮しており、構造を最適化して渦電流損失を低減します。短絡状態での電磁力の計算はシステムの安定性要件に準拠し、接触抵抗値は 50 μΩ 以下に制御されます。コロナ対策設計により、高電圧環境下でも部分放電現象が発生しません。

環境適応性: ハードウェアは 3,000 時間の塩水噴霧テストと 2,000 時間の紫外線老化テストに合格し、-40℃ から 60℃ までの温度サイクルでも安定した性能を維持します。高温多湿の条件下でも、絶縁抵抗は 10^4 MΩ 以上を維持します。特別な地域では、強化された防食コーティング ソリューションをご利用いただけます。
