乗組員は、ベイへの通電予定の 1 日前に、12 本のアルミニウム管とクランプの箱を持って集電変電所に到着します。チューブを持ち上げるのには約1時間かかります。一日の残りの時間は、サポートの調整、接合の準備、トルク チェック、クリアランスの測定に費やされます。まさにここが、管状バス バーの取り付けが成功するか失敗するかです。 短いバージョンでは、まずサポートと絶縁体を立てて位置合わせし、チューブを設置し、すべての接合部を準備してトルクをかけ、熱膨張の余地を残し、回路に通電する前にクリアランス、...
もっと見る +
+86-180 3625 3000
お問い合わせ

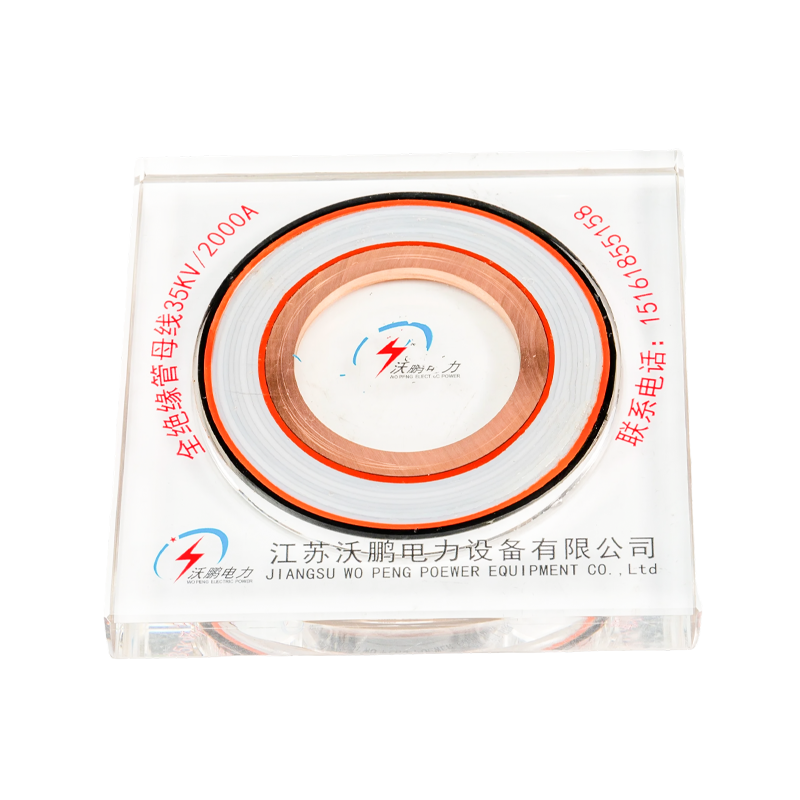

PTFE 管状バスバー
WOPENG PTFE 管状バス バーは、極端な環境向けに特別に設計されています。その主な絶縁体には、ポリテトラフルオロエチレン (PTFE) フィルムを機械的に正確に巻き付け、層間にシリコーン オイルを塗布して、高密度でガスのない連続絶縁体を形成しています。この製品には、5 つ以上の容量性スクリーン (ゼロ スクリーン、グレーディング スクリーン、接地スクリーンを含む) が組み込まれており、電界分布の最適化と沿面性能の向上を実現するためにシリコーンゴムの沿面エクステンダーが装備されています。優れた耐食性と優れた高温/低温耐性を備え、動作温度範囲は-60°C ～ 250°C、保護等級は IP68 に達します。
- 製品詳細
- 特徴
- お問い合わせ
技術的な利点
温度耐性: 動作温度範囲は-60°C～250°Cです。
耐食性：酸、アルカリ、塩水噴霧、有機溶剤に対して耐性があります。
潤滑特性: PTFE 管状バスバーの摩擦係数が極めて低く、機械的ストレスを軽減します。
高絶縁耐力: 誘電率が低く、誘電損失が少なく、安定した絶縁性能を持っています。

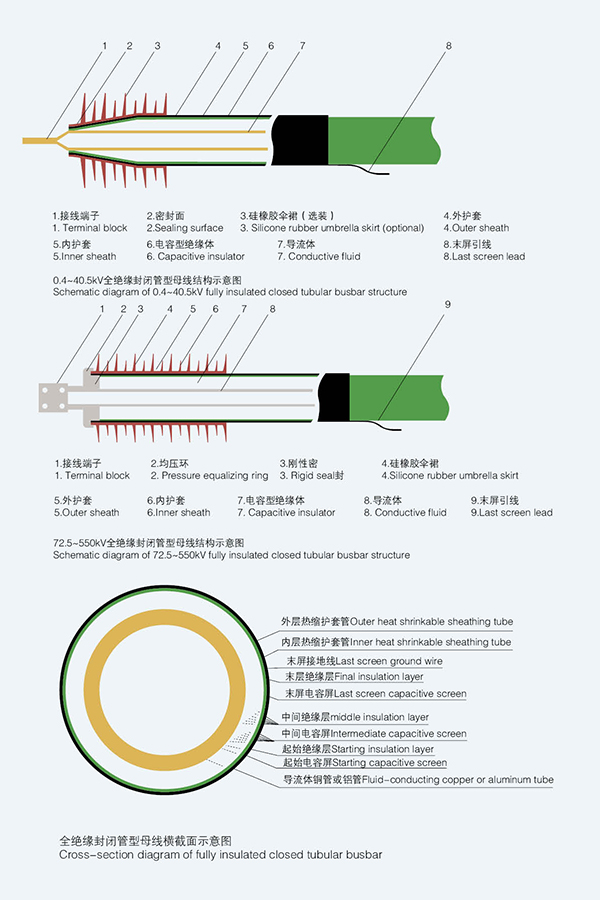

| 絶縁管バスバー構造図（ポリテトラオキシエチレンプロセス） |
 |

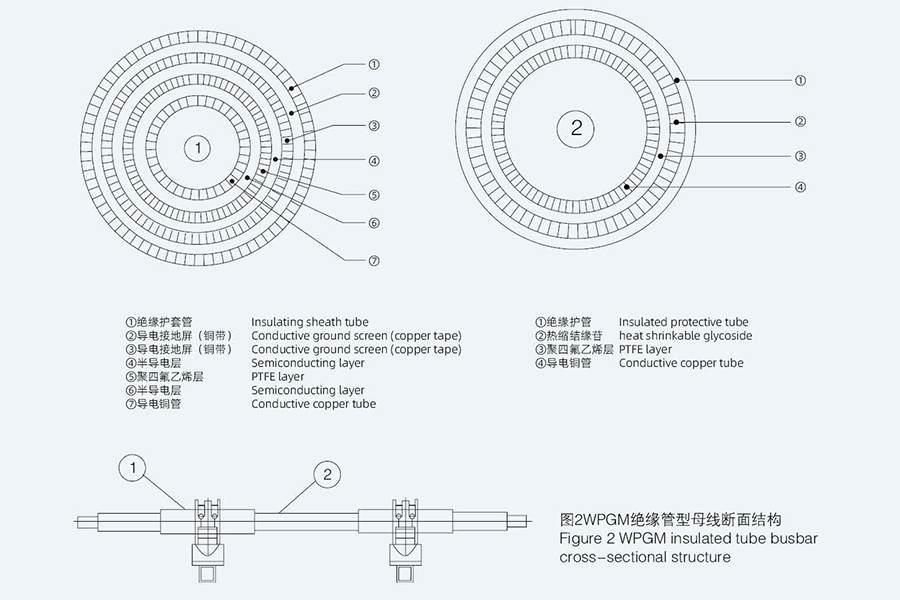

| GM絶縁チューブバスバーの断面構造を図2に示します。型式：GMn/n |
 |
 |
 |

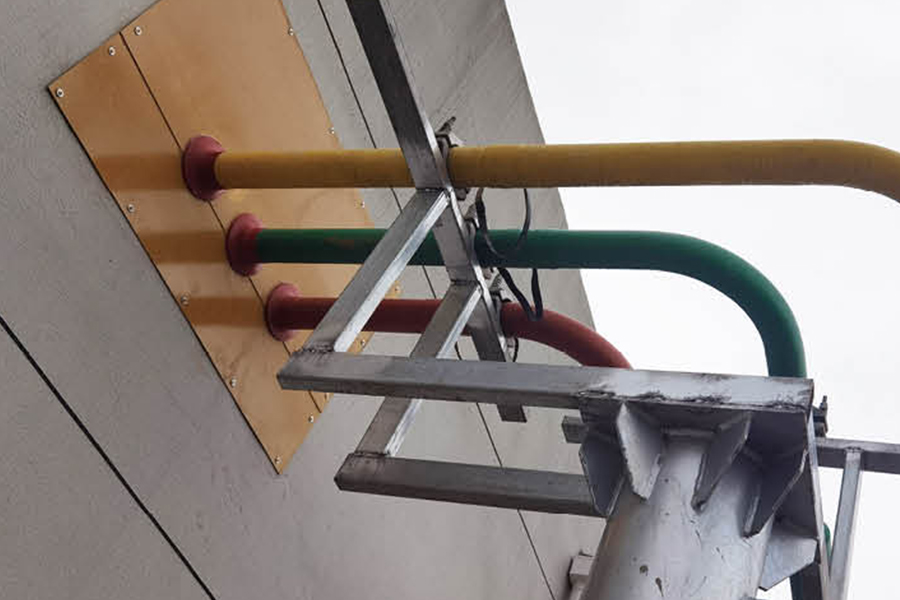

| 絶縁チューブバスバーの一般的なアプリケーションソリューション |
| 方法 1: 主変圧器を制御室に接続する これは、管状バスバーを適用する最も一般的な方法です。バスバーは主変圧器の低圧端子から電源に直接接続されています。 制御室のスイッチキャビネットの端子。主な利点: 大電流に適しています。配線はすっきりと美しく、完全絶縁または半絶縁が可能です。 |
 |

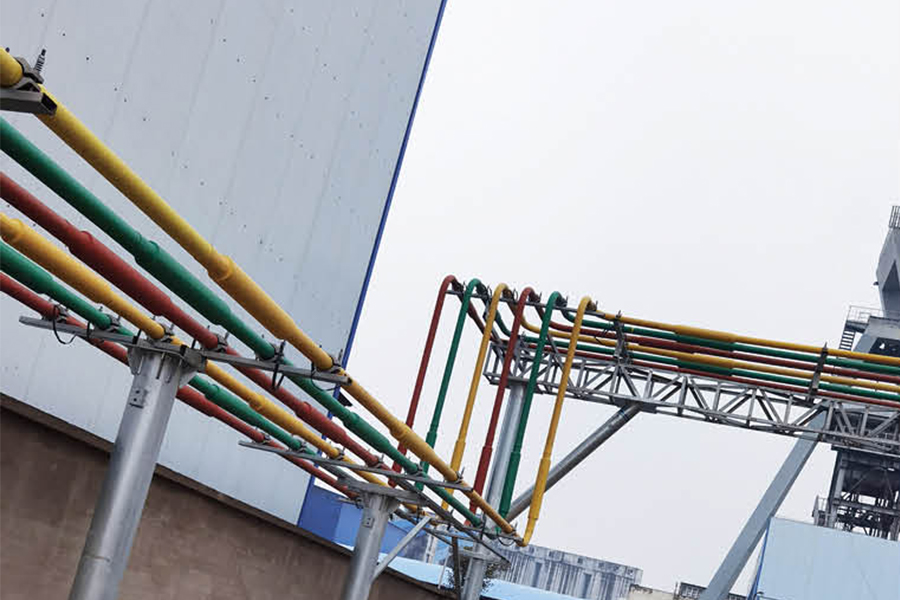

| 方法 2: バスバーをケーブル トレンチまたはケーブル メザニンを通して配線する 下の図は、管状バスバーを適用する別の一般的な方法です。バスバーは、地下のケーブルトレンチを通じてスイッチキャビネットに接続できます。 またはケーブル メザニンに使用でき、スイッチ キャビネット間の接続にも使用できます。このバスバーは完全に絶縁されており、次のような状況に特に適しています。 配線が難しいところ。 |
 |
| 方法 3: 管状バスバーをケーブル トレンチまたはケーブル メザニンを通して配線する この方法はスイッチキャビネットの上部ケーブル接続方法です。ケーブルメザニンと下部ケーブル接続を介して接続することもできます 方法。ユーザーは実際の状況に応じて選択できます。バスバータイプは完全絶縁です。 |
 |
| 方法4：チューブラーバスCNCモニタリングシステム 当社は独自に開発し、チューブバスの複数の技術データを無人でインテリジェントに監視します。 |
 |
| 絶縁チューブバスバー |
 |
技術的な課題
巻き取りプロセス制御: 層間張力均一性要件は ±2% 以内で、気泡制御には超音波補助が必要です。
層間接着力: PTFE 管状バスバーの表面エネルギーが低いため、層間の接着力が弱く、特別な処理剤が必要です。
高コスト: 高価な未加工の PTFE 管状バスバー材料により、他のタイプと比較して製品コストが大幅に高くなります。
リサイクルが難しい: PTFE 管状バスバー材料は劣化しにくいため、環境処理コストが高くなります。
私たちについて
Jiangsu Wopeng Power Technology Co., Ltd.
2018年6月に設立されたJiangsu Wopeng Power Technology Co., Ltd.は、 カスタムPTFEチューブ形ブスバーメーカー および OEM PTFE絶縁チューブ形ブスバー工場であり、高低圧ブスバーシステム分野の専門的なハイテク企業へと急速に成長しました。
当社は、長年にわたり電力技術機器に携わってきた専門的な産業チーム、上級技術者、熟練生産者を擁しています。
当社の主要製品は、銅・アルミチューブブスバー、風力発電用チューブブスバー、高電流ブスバー、スライディングコンタクトラインシステムです。当社は、0.4kV～35kVの完全絶縁チューブブスバーおよび低圧樹脂注型バスダクトシステムの研究開発と製造に注力し、発電所、変電所、風力発電所、鉄道輸送、産業施設への安定した電力供給を実現しています。
栄誉証明
ニュース
-
-
工場での定期的なテストに合格したバスバーであっても、絶縁化合物が間違った用途に適合している場合には、使用に失敗する可能性があります。温度は最も明白な例です。連続 130 °C の定格の鋳造品は製鉄所で硬化して亀裂が生じますが、同じバスバーは変電所で何十年も快適に放置されています。バスバーの絶縁材料を選択することは、購入する作業ではなく、適合する作業です。 まずは短い答えから。 35 kV 以下の場合、3 つの材料でほぼすべてをカバーします。 完全に絶縁された管状バスバー ...
もっと見る + -
110kV の屋外ヤードは長さ 60 メートルで、受電線は西側に着地しており、クライアントは 2 つの変圧器ベイに加えて、将来 3 つ目の変圧器ベイのためのスペースを望んでいます。単線図が承認されました。プロジェクトを 1 週間停滞させる問題は、それほど魅力的ではありません。バスバーは正確にどこを通るのか、そしてそれにはいくつの支持構造が必要なのかということです。 バスバーのレイアウトは、図面の問題である前に順序の問題です。最初にスイッチング配置を修正し、次に電気的クリアランスをロックし、最...
もっと見る +
完全絶縁管状バスバー 業界知識
1. PTFEチューブラーバスバーとは
の PTFE 管状バスバー は、金属導体コア (銅またはアルミニウム) とポリテトラフルオロエチレン (PTFE) 絶縁層で構成される高性能絶縁導電コンポーネントです。高電圧電力システム用に特別に設計されており、PTFE のユニークな特性を活用して安全で効率的な電力伝送を保証します。プロフェッショナル PTFE管状バスバーメーカー そして PTFE 管状バス バーのサプライヤー 高電圧規格を満たす製品を生産しています。 カスタム PTFE 管状バス バーのメーカー 特定のプロジェクトのニーズに合わせてカスタマイズされたソリューションを提供します。
(1) コア構造と主要特性
の PTFE 管状バスバー 4 ～ 8 mm の厚さの PTFE 絶縁層で包まれた導体コア (導電率 ≥63% IACS) が特徴です。耐電圧を誇ります。 ≧35kV/mm 、使用温度範囲は-60℃～200℃、絶縁抵抗は1.0×10¹⁴Ω以上です。 PTFE の非粘着性、耐腐食性、低摩擦特性により、バス バーは過酷な高電圧環境に最適です。
2. PTFE 管状バスバーが高電圧システムに使用される理由
高電圧システム (≥110kV) には、優れた絶縁性、安定性、耐久性が求められます。 PTFE 管状バスバー 以下のような独自の利点でこれらのニーズに応えます。
- 優れた絶縁性能: 高電圧勾配 (≧35kV/mm) に耐え、110kV ～ 500kV システムにとって重要な漏れや短絡を防止します。
- 極端な温度適応性：-60℃～200℃で安定動作し、寒冷地や暑い地域の屋外高圧変電所に適しています。
- 耐腐食性と耐汚染性: PTFE は化学薬品、湿気、粉塵に対して不活性であるため、工業用または沿岸の高電圧環境でのメンテナンスの頻度が軽減されます。
- 低誘電損失：50Hzにおける誘電損失率≦0.0002で、長距離高電圧伝送における電力損失を最小限に抑えます。
信頼できる PTFE 管状バス バーのサプライヤー これらの利点が一貫していることを保証し、バス バーが世界中の高電圧電力システムにとって好ましい選択肢となっています。
3. 他の高圧絶縁母線との性能比較
| バスバータイプ | 耐電圧 | 温度範囲 | 誘電損失 |
|---|---|---|---|
| PTFE 管状バスバー | ≧35kV/mm | -60℃～200℃ | ≤0.0002 |
| エポキシ樹脂鋳造バスバー | ≧30kV/mm | -30℃～130℃ | ≤0.001 |
| シリコーンゴム絶縁バスバー | ≧25kV/mm | -40℃～120℃ | ≤0.0005 |
A カスタム PTFE 管状バス バーのメーカー 特定の高電圧シナリオに合わせてバス バーの構造を最適化できます。 PTFE管状バスバーメーカー 高圧電力システムの厳しい要件を満たす一貫した品質を保証します。
4. よくある質問
Q1: PTFE 管状バスバーはどのような電圧範囲に適していますか?
A: 主に次の用途に使用されます。 110kV～500kV より高い電圧レベルに合わせてカスタマイズされたオプションを備えた高電圧電源システム。
Q2: 信頼できる PTFE 管状バス バーのサプライヤーを選択するにはどうすればよいですか?
A: PTFE 絶縁性能試験レポート、高度な生産設備、高電圧プロジェクトの経験を備えたサプライヤーを選択してください。
Q3: カスタム PTFE 管状バス バーを特殊なサイズに合わせて製造できますか?
A: はい、 カスタム PTFE 管状バス バーのメーカー 特定の導体サイズと絶縁厚さのバスバーを製造できます。
Q4: PTFE 管状バスバーの寿命はどれくらいですか?
A: 通常の高電圧作業条件下では、使用できます。 35～45歳 安定したパフォーマンス。
