高電圧および低電圧母線路システム

1. 高電圧および低電圧母線路システムとは何ですか?

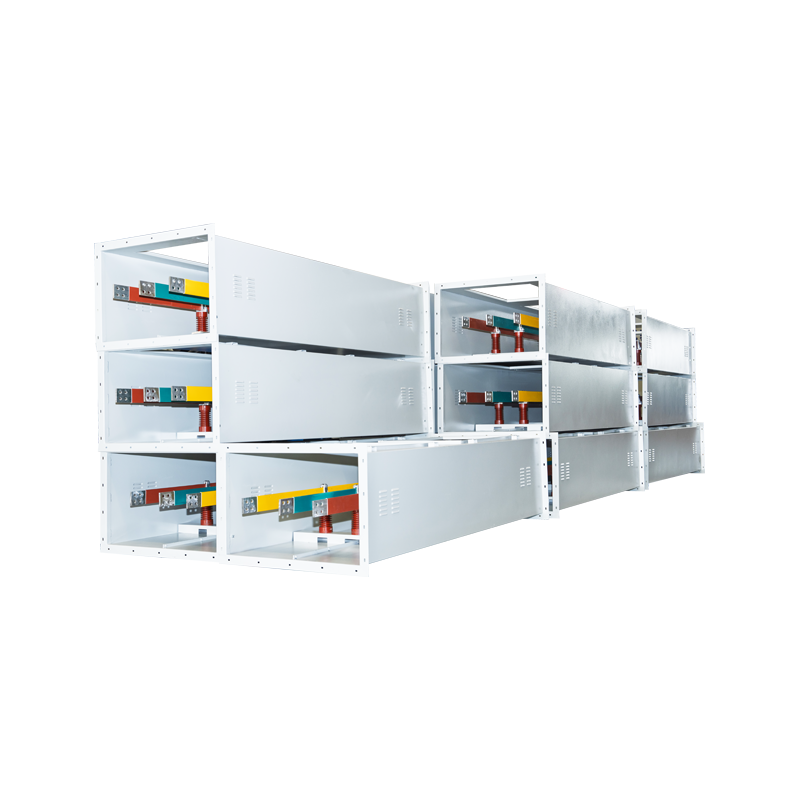

バスウェイ システムは、バス ダクトまたはバスバー トランキング システムとも呼ばれ、大量の電流を流すために使用されるプレハブ配電システムです。従来の電源ケーブルや電線管システムに代わる堅牢な代替品として機能します。これらのシステムの基本的な違いは動作電圧レベルにあり、それによって設計、絶縁、およびアプリケーションが決まります。

一般に、 高電圧 (HV) 母線路 は、変電所や重工業でよく使用される、1kV 以上で動作するシステム向けに設計されています。対照的に、 低電圧 (LV) 母線路 1kV 以下で動作し、商業ビルやデータセンターに広く普及しています。信頼できるものとして 高電圧および低電圧母線路システムのサプライヤー 、メーカーは、安全で効率的な電力伝送を確保するために、銅またはアルミニウムのバスバーを含むこれらの密閉された金属構造を提供しています。

2. 高電圧母線路システムの応用

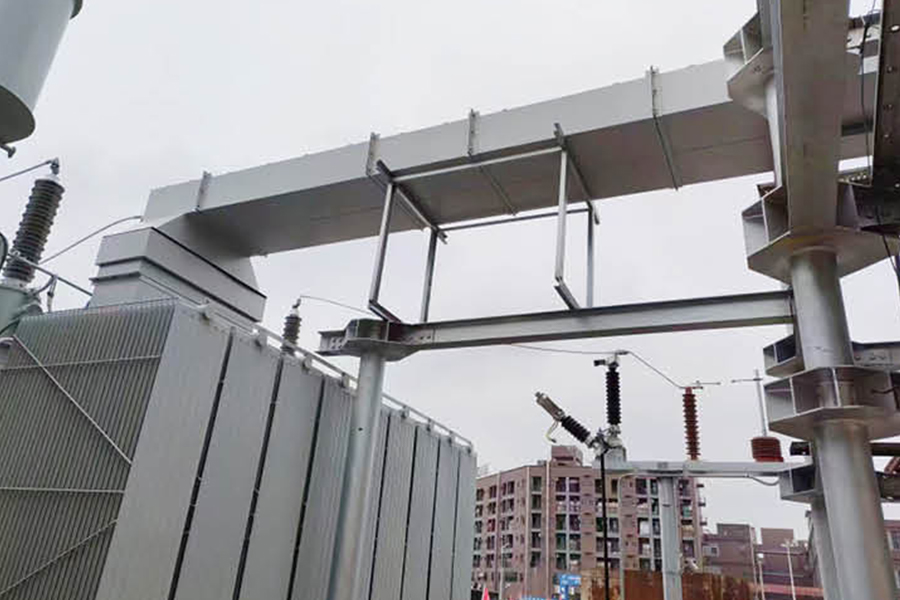

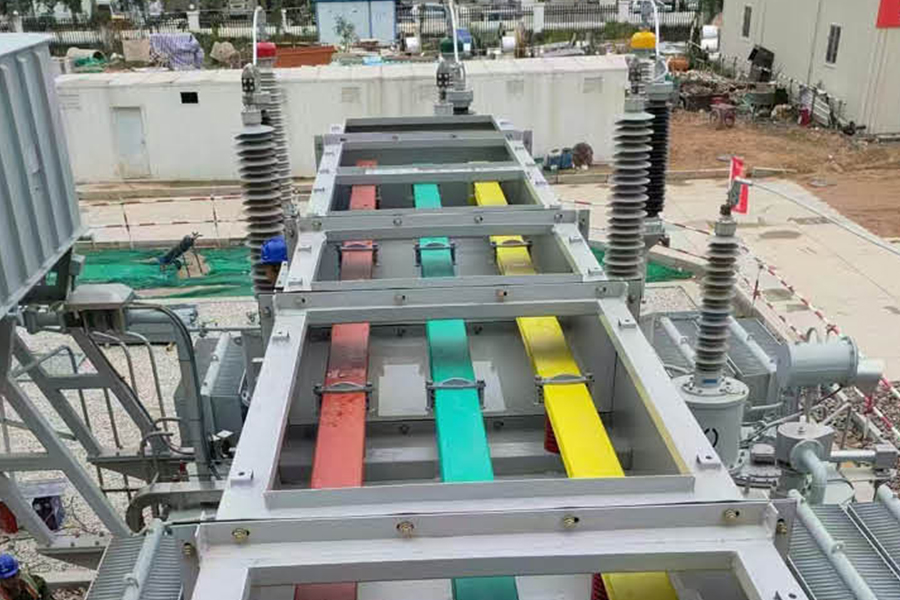

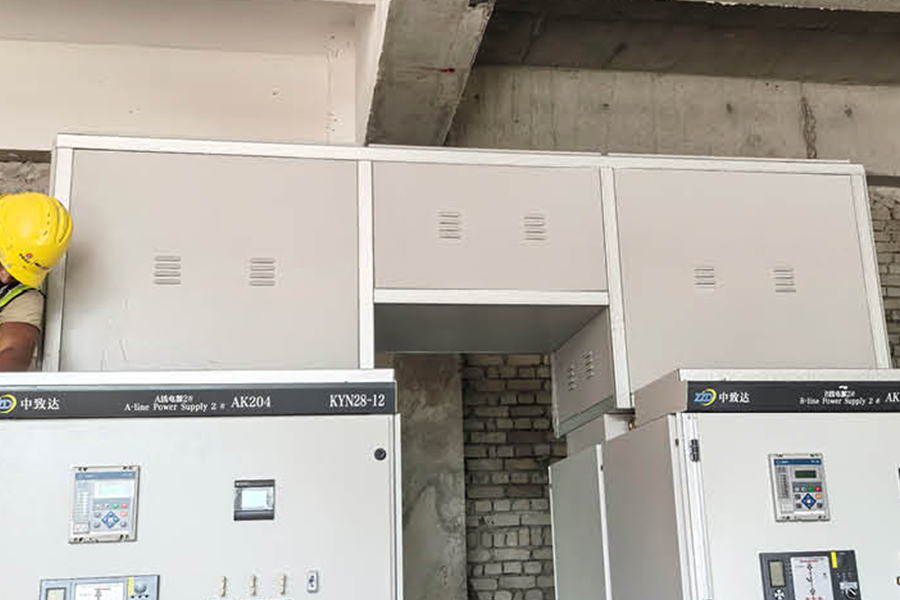

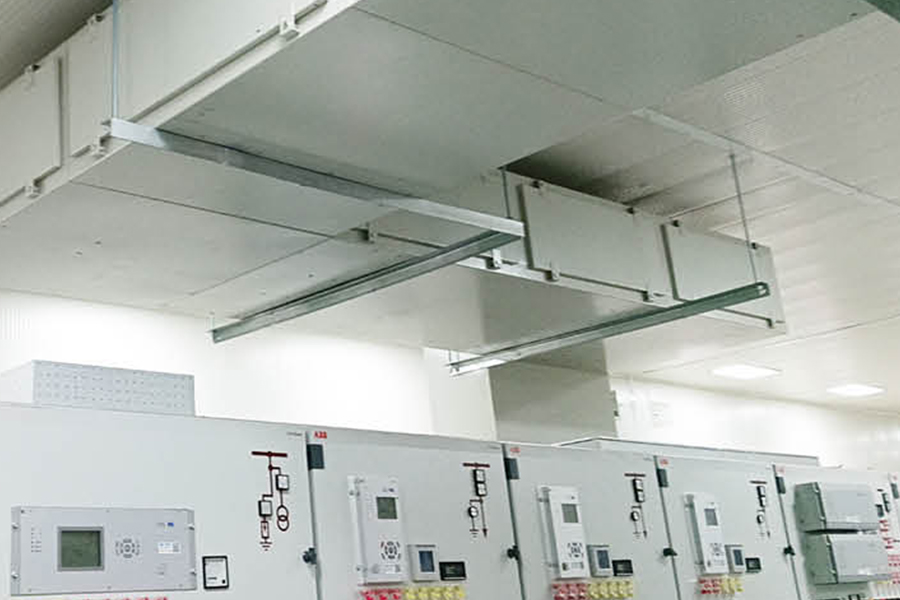

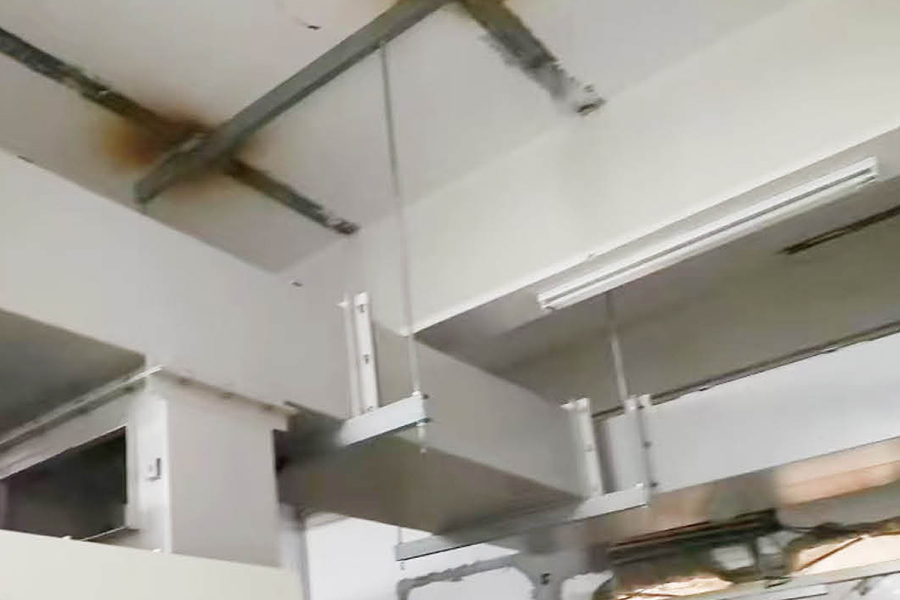

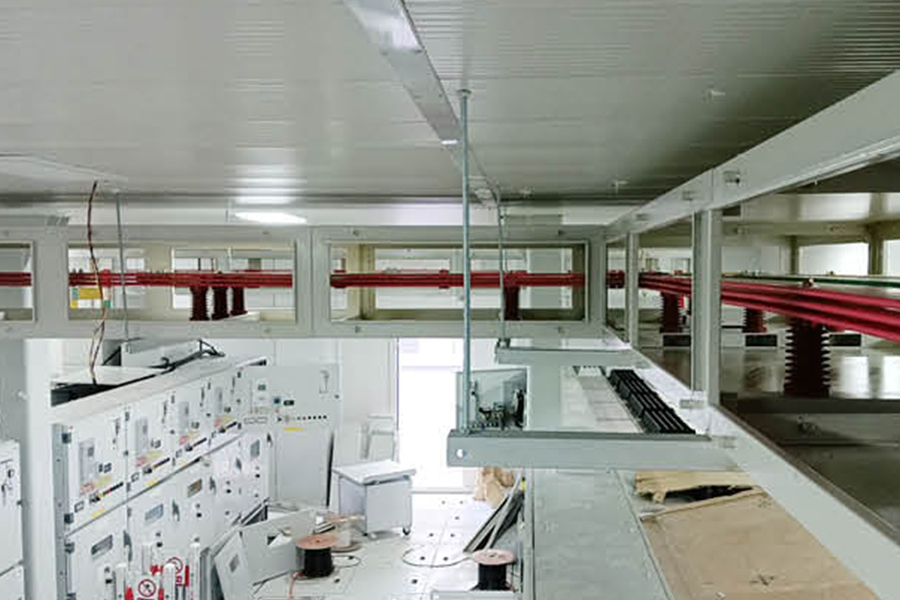

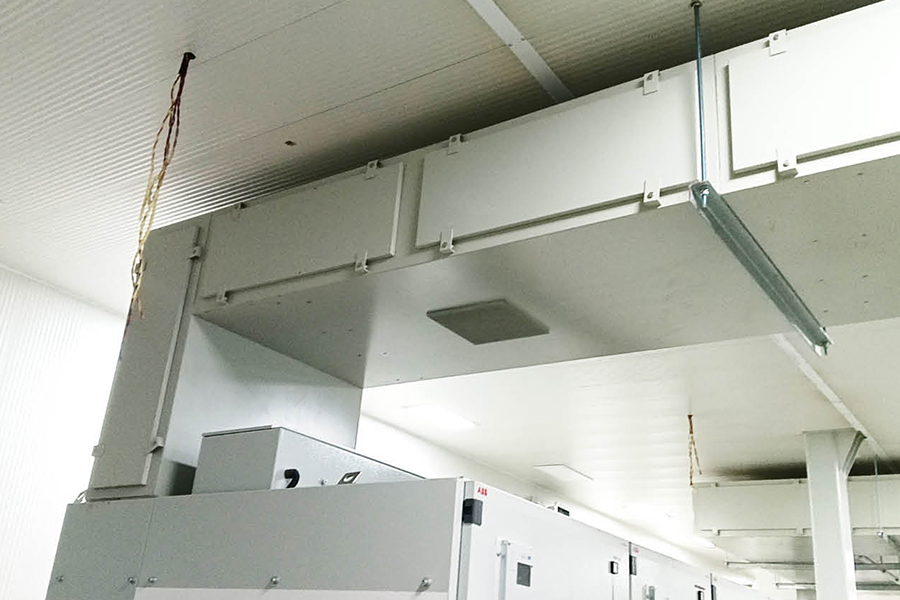

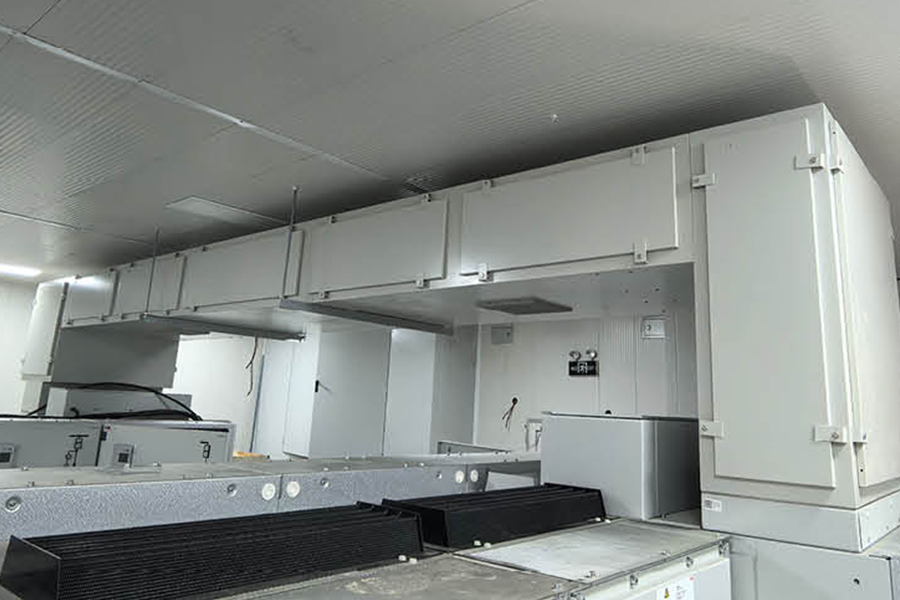

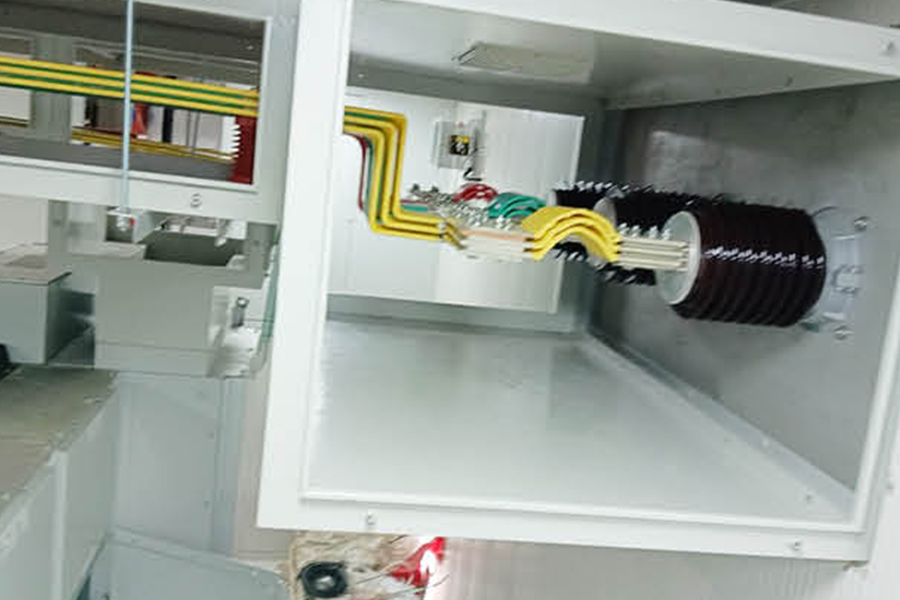

(1) 送変電所

高電圧母線路システムは、電力網のバックボーンにおいて重要です。これらは主に大規模な変電所、発電所、産業施設で発電機を昇圧変圧器に接続するために使用されます。これらのシステムは、高い電気ストレスや環境要因に耐える必要があります。たとえば、HV 母線路は多くの場合、次の範囲の電圧に定格されます。 3.6kV～35kV を超える電流と 2000A .

(2) 重機

鉄鋼製造、石油化学、鉱業などの産業では、重機を稼働させるために大量の電力が必要です。よく設計された 高圧母線路システム設計 最小限の電圧降下と最大限の安全性で電力が供給されることを保証します。母線路の密閉された性質により、導体が塵、湿気、偶発的な接触から保護されます。これは、過酷な産業環境では不可欠です。

3. 低圧母線路システムの応用

(1) 商業および住宅流通

低電圧母線路は、建物内に電力を供給するための標準です。高層マンション、ショッピングモール、オフィス複合施設などに設置されています。コンパクトな「サンドイッチ」構造により、かさばるケーブル トレイの代わりに、狭い電気シャフトに簡単に設置できます。照明、HVAC システム、コンセントなどのさまざまなポイントで電力を取り出す柔軟性を提供します。

(2) データセンターと重要インフラ

現代のデータセンターでは、信頼性が高く柔軟な配電が必要です。 LV バスウェイ システム、特に頭上バスウェイを使用すると、床下の配線を煩わすことなくサーバー ラックに電力を供給できます。この設計は、最新の IT インフラストラクチャの重要な要件であるサーバー レイアウトの迅速な再構成をサポートします。

4. 主な違い: 高電圧と低電圧

適切なインフラストラクチャを選択するには、技術的な違いを理解することが不可欠です。以下の表は主な違いを示しています。

5. 総合的なシステムソリューション

効率的な電力を供給するには、精密なエンジニアリングと電気負荷に対する深い理解が必要です。大規模な発電所であっても商用 HVAC システムであっても、適切な選択 高電圧および低電圧の母線路システム ソリューション 重要です。適切な設計により、熱安定性が確保され、エネルギー損失が最小限に抑えられ、人員と機器の安全が保証されます。

モダン 高圧母線路システム設計 多くの場合、ホット スポットを検出して障害を防止するための高度な監視機能が組み込まれています。これらのシステムを効果的に統合することで、施設は安全性、効率性、拡張性のバランスを実現できます。

6. Q&A

1. Q1: 従来のケーブル配線ではなくバスウェイを選択する理由は何ですか?

   バスウェイは優れた柔軟性と拡張性を提供します。一度設置すると配線し直すのが難しいケーブルとは異なり、バスウェイでは、システム全体をシャットダウンすることなく、機器を追加または移動するための簡単な「タップオフ」が可能です。また、熱をよりよく放散し、寿命が長くなります。

2. Q2: バスバーにはどのような材質が使用されていますか?

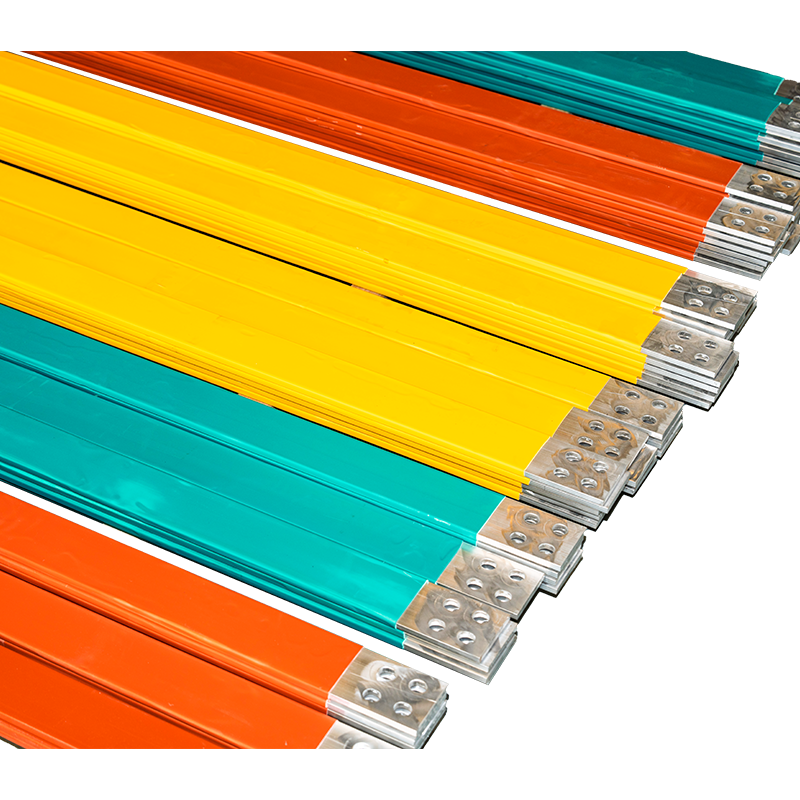

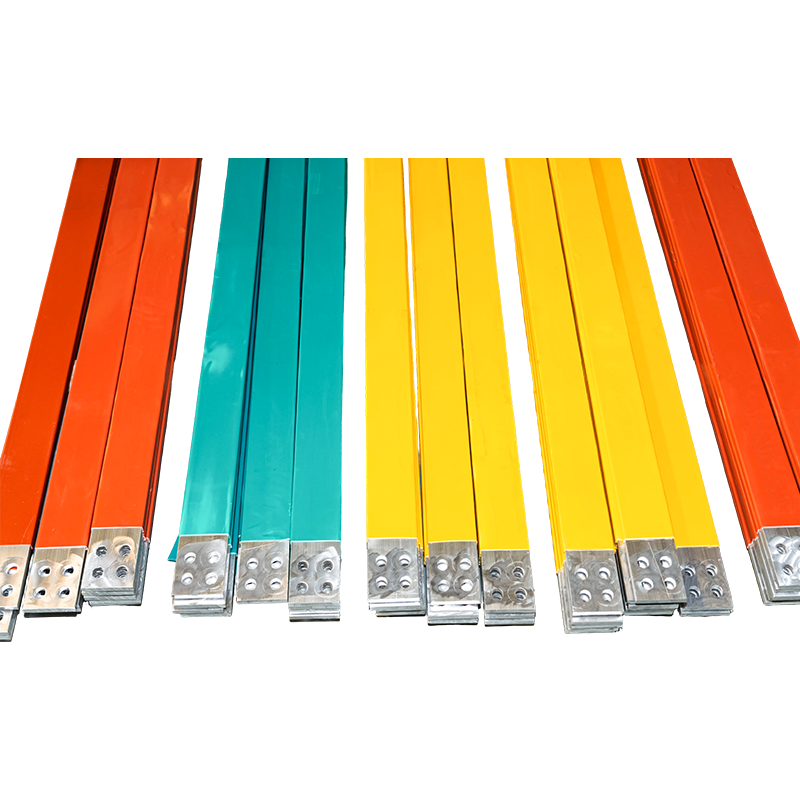

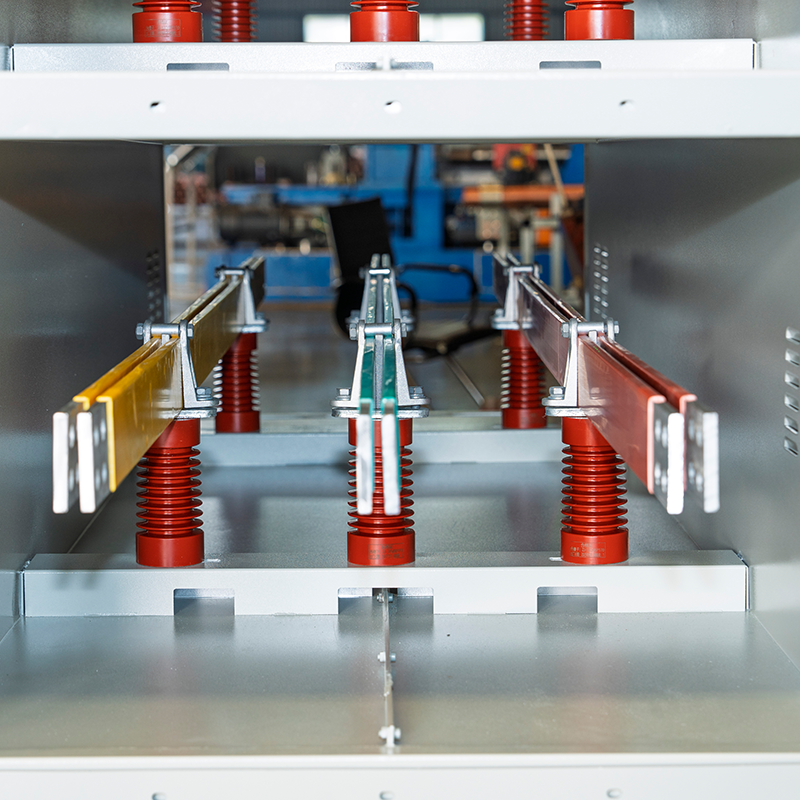

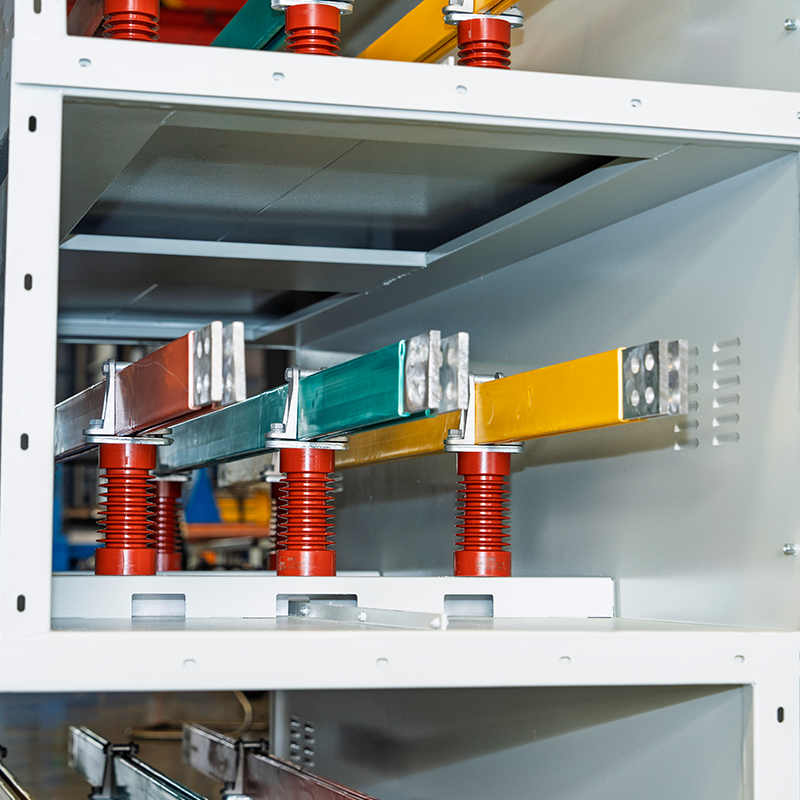

   バスバーは通常、次のものから作られます。 銅 または アルミニウム 。銅は導電性が高く、コンパクトであるのに対し、アルミニウムは軽量でコスト効率が優れています。選択は、プロジェクトの現在の特定の要件と予算によって異なります。

3. Q3: 高圧母線路の安全はどのように維持されていますか?

   安全性は、堅牢な接地、高品質の絶縁材 (DMC やエポキシなど)、および充電部との接触を防ぐ IP 定格のエンクロージャによって維持されます。ホットスポットを検出するためのサーマルイメージングなどの定期的なメンテナンスも重要です。
