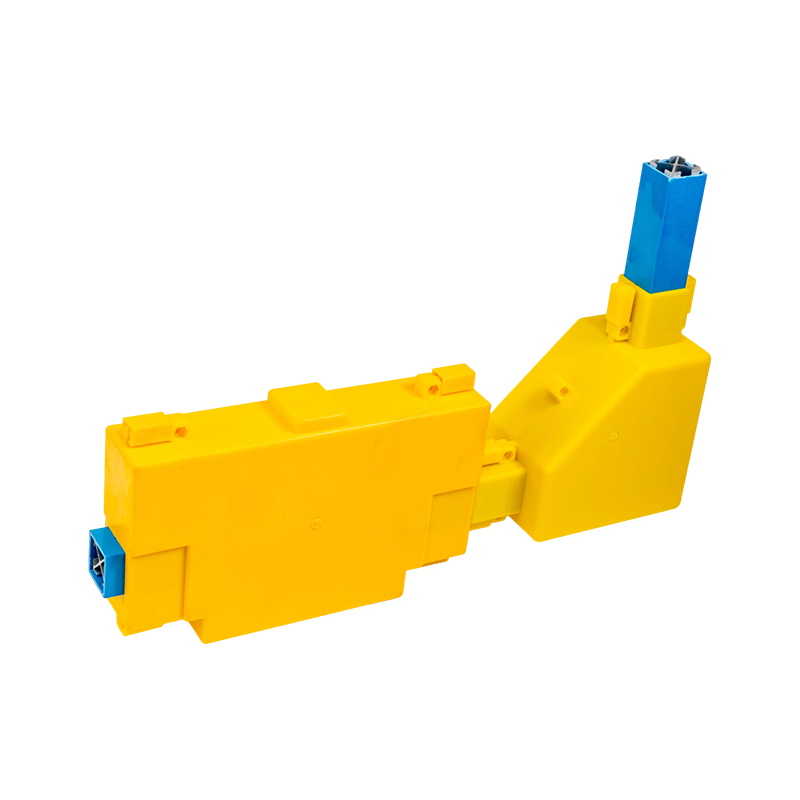

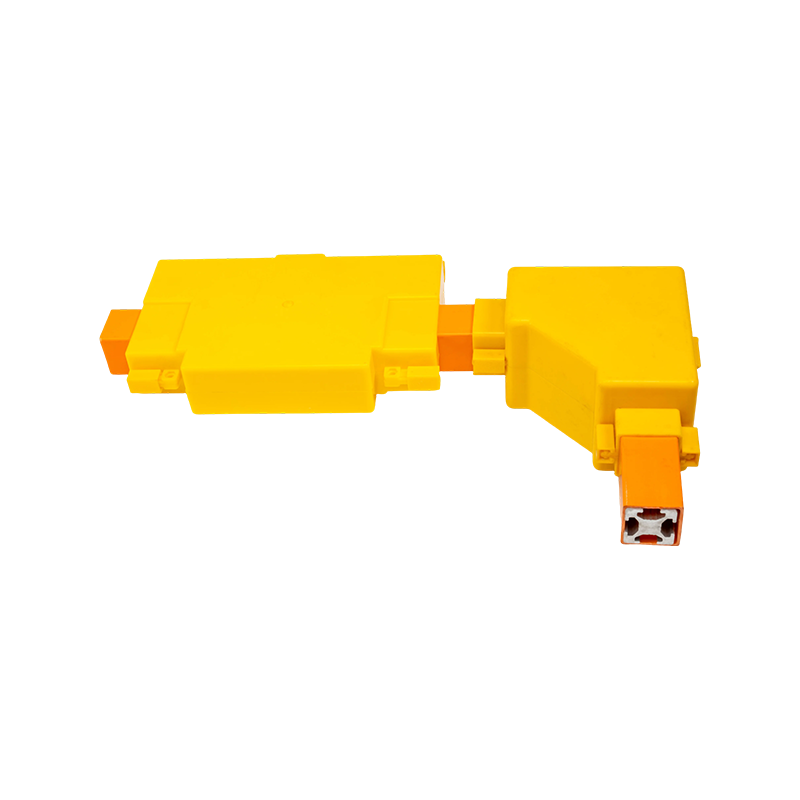

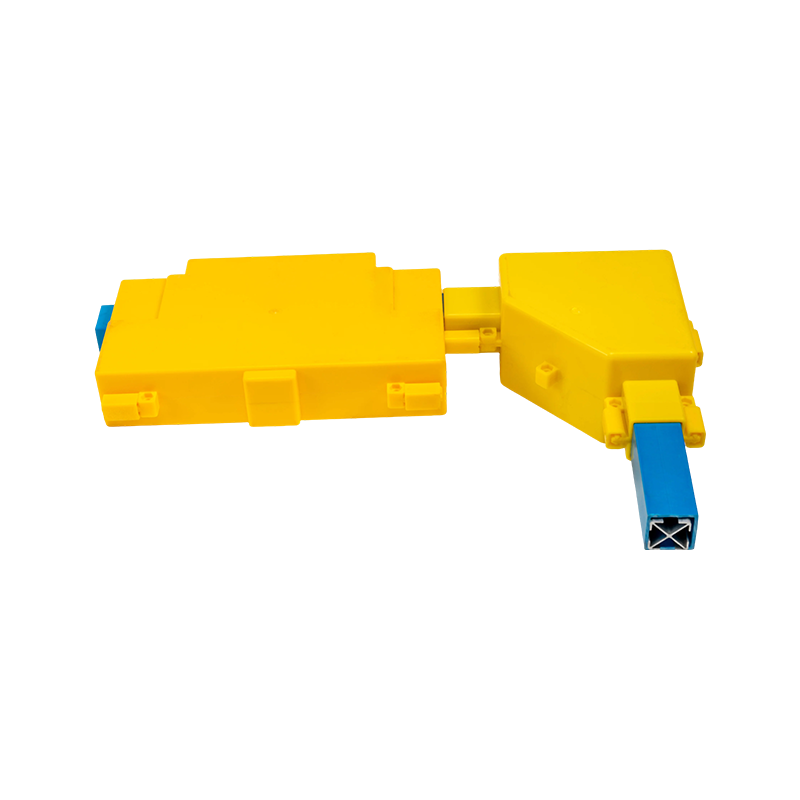

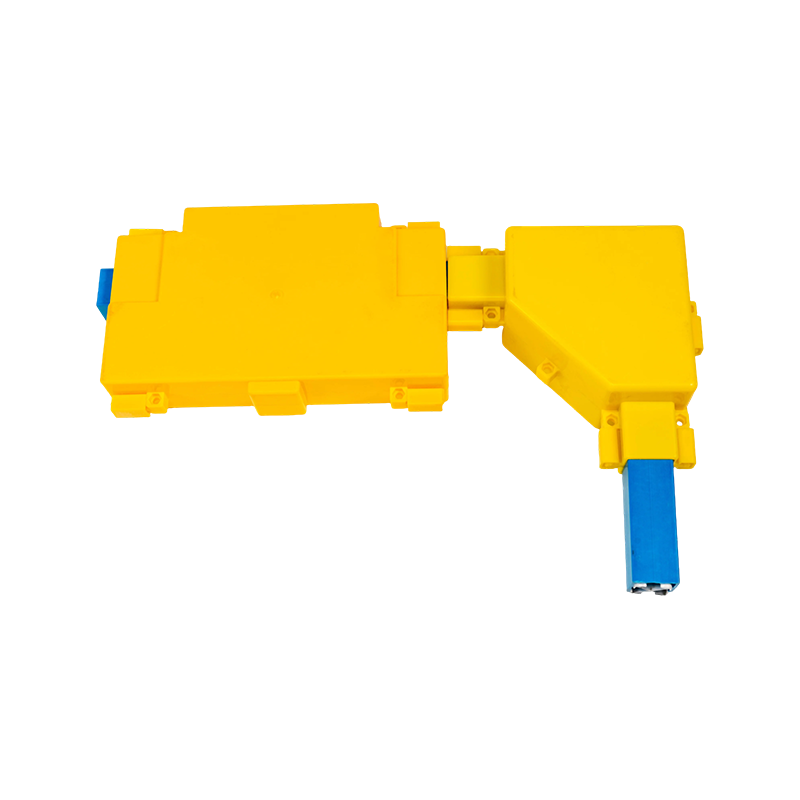

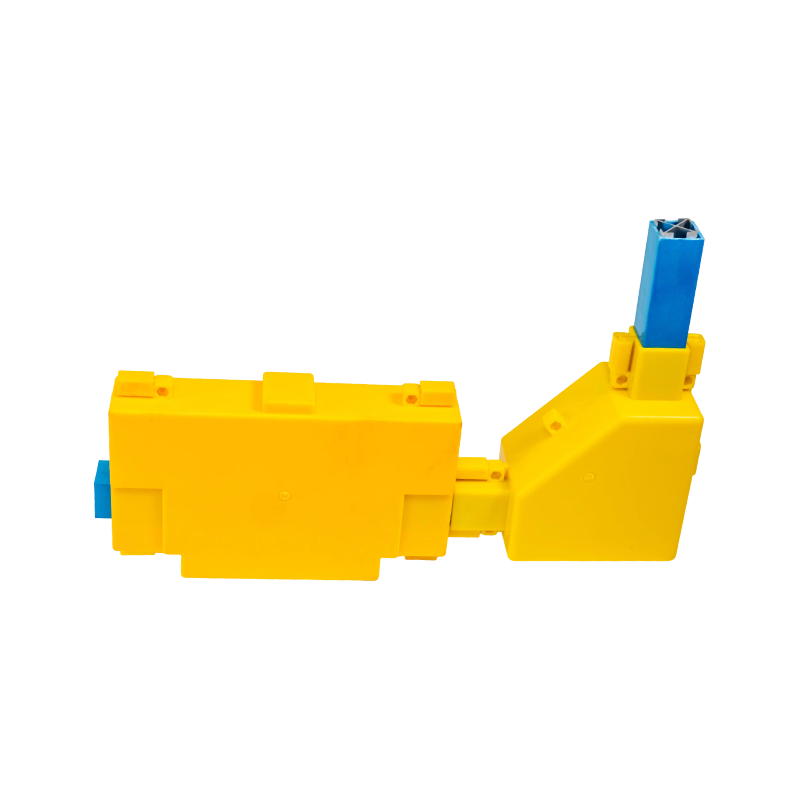

電力母線路

パワーバスウェイは、大電流送電および配電用に特別に設計された高性能導電システムです。高純度の電解銅または高級アルミニウム合金導体を特殊な形状の断面と多層構造と組み合わせて利用し、表皮効果を効果的に最適化し、通電容量を向上させます。母線路は完全絶縁のカプセル化構造を採用し、高強度の保護ハウジングを備えており、最大IP66の保護等級を実現しています。耐火性、耐湿性、耐食性に優れています。そのモジュラー設計は、迅速なプラグアンドプレイ設置をサポートし、建設効率を大幅に向上させると同時に、低電圧降下、低電力損失、優れた放熱などの利点も備えています。 1 秒間最大 100 kA の短絡電流の影響に耐えることができます。電力バスウェイは、産業プラント、商業ビル、データセンター、および新エネルギー用途の主要配電システムで広く使用されています。

お問い合わせ +

バスバー温度上昇の計算: 式、例、IEC および UL 制限
2026-09-15
定期的な温度上昇テスト中に、2000 A 配電盤の主バスバーが周囲温度より 112 K、制限値を 7 K 上回る温度に達したために故障しました。導体のサイズは、より低温で動作する以前の設計からコピーされました。違いは負荷ではありませんでした。それは、エンクロージャの換気、材料の選択、導体の形状によって設定された熱バランスでした。温度上昇により、バスバーの連続定格、絶縁体の寿命、ボルト接合部の安全性が決まります。この記事では、ヒートバランスからバスバー温度上昇の計算を説明し、2000 A の...
もっと見る +
バスバー製造ガイド: プロセスステップ、材料、および品質管理
2026-09-08
午後3時一年で最も暑い午後、海岸沿いのプラントにある 4,000 A の配電盤がその週 3 回目のトリップを起こしました。設計は健全で、ブレーカーのテストも問題ありませんでした。真の原因は、メインバーのボルト接合部で、穴が開けられ、バリが盛り上がった状態で放置され、とにかくトルクダウンされていました。バリが接触領域の大部分を埋め、抵抗が徐々に上昇し、毎日の熱サイクルによって接合部が破損に近づきました。この話は業界全体で繰り返されています。バスバーの製作 ...
もっと見る +
アルミニウムバスバーの電流容量表: サイズ、温度上昇、選択のヒント
2026-09-01
2 つのカタログに 100×10 mm のアルミニウムバーがどれくらいの電流を流すことができるかを尋ねると、2 つの異なる答えが得られるかもしれません。1 つは 800 A、もう 1 つは 965A です。アルミニウム製バスバーの電流値グラフは金属単独の特性ではないため、どちらも正しい可能性があります。それは、温度上昇、周囲温度、取り付け方向、筐体などの固定された仮定の結果です。数字の前にこれらの前提条件を読んでください。そうすれば、グラフが最速のサイジングツールになります。これらを無視すると、紙の...
もっと見る +

1. 電力母線路とは何ですか?

A 電力母線路は、バスダクトまたはバスバートランキングシステムとも呼ばれ、電力を分配する最新の方法です。パイプ内でワイヤを接続したり引っ張ったりする必要がある従来の電線管およびワイヤシステムとは異なり、母線路は、銅またはアルミニウムのバスバーを含む絶縁された密閉された金属ハウジングで構成されます。これらのバスバーは主導体として機能し、電源 (変圧器や主開閉装置など) からモーターコントロールセンターや配電盤などの下流のさまざまな配電点に大電流を送ります。

母線路システムは、柔軟性と高い電力容量が必要とされる産業環境で特に有利です。配電ルートを簡単に変更でき、施設内の長距離に電力を供給するためのクリーンで組織的な方法を提供します。

2. 電力母線路はどのように機能しますか?

(1) 電気を効率よく流す

バスウェイシステムの中心となるのはバスバーです。これらは電流を流す導電性金属の厚いストリップです。バスバーは高抵抗の絶縁材によってしっかりと支持され、分離されているため、短絡が防止され、安全性が確保されます。アセンブリ全体は接地された金属ハウジングに収められており、塵、水、物理的損傷などの環境上の危険から内部コンポーネントを保護します。

(2) タップオフユニットの役割

母線路と単純なケーブルを区別する重要な機能の 1 つは、その長さに沿った複数の点で電力を供給できることです。これは「タップオフ」ユニットによって実現されます。これらのユニットはさまざまな間隔で母線路に接続できるため、多くの場合、システム全体の電力を遮断することなく、機械やサブパネルを主電力線に直接接続できます。このモジュラー設計により、工場現場の再構成が大幅に迅速化され、労力が軽減されます。

3. バスウェイの種類の比較

一般に、バスウェイシステムには 3 つのカテゴリがあり、それぞれが特定の負荷要件と環境条件に合わせて設計されています。システムの効率と寿命を確保するには、適切なタイプを選択することが重要です。

種類

電流定格

主な特長

フィーダーバスウェイ

600A～6000A

長距離、大容量の電力伝送に使用されます。

プラグインバスウェイ

100A～630A

照明や機械のタップオフポイントが頻繁にあるのが特徴です。

ケーブルバス

さまざま

柔軟性を高めるためにソリッドバーの代わりに絶縁ケーブルを使用します。

この表は、現在の容量と用途に基づいて、さまざまなタイプのバスウェイの概要を示しています。

4. 用途と特典

電力母線は、データセンター、製造工場、大規模な商業ビルでよく見られます。コンパクトな設計により、かさばるケーブルトレイと比較して貴重な床スペースを節約できます。さらに、事前に設計され工場で組み立てられるため、現場での人件費と設置時間が大幅に削減されます。たとえば、母線道路システムの設置は、太いケーブルを個別に電線管に通すよりも最大 50% 早くできるため、プロジェクトの完了が早まります。

メンテナンスも簡素化されます。一部のセクションが損傷した場合、多くの場合、施設全体を停止することなく、そのセクションを切り離して交換できます。この信頼性により、バスウェイは、ダウンタイムが高くつく重要な電力インフラストラクチャにとって優れた選択肢となります。

5. Q&A

Q1: バスウェイとバスバーの違いは何ですか?

バスバーは、配電盤または変電所内で大電流を流すために使用される導電性金属 (通常は銅またはアルミニウム) の単一のストリップまたはロッドです。一方、母線路は、保護ハウジング内に 1 つまたは複数の母線を囲む完全なシステムであり、長距離に電力を分配するように設計されています。

Q2: バス専用道路は安全ですか?

はい、最新のバスウェイシステムは安全を最優先に設計されています。堅牢な絶縁、接地システム、充電部との偶発的な接触を防ぐ保護ハウジングを備えています。多くのシステムは、ほこりや水に対する耐性を示す IP (侵入保護) 評価も備えているため、過酷な環境でも安全です。

Q3: 既存のバスウェイに新しい接続を追加できますか?

絶対に。これは、プラグイン母線路システムの主な利点の 1 つです。ハウジングに沿った任意の指定位置で新しいタップオフユニットを簡単にスライドさせて新しい機器を接続できるため、成長するビジネスに優れた拡張性を提供します。
