EPDMシリコーンゴム管状バスバー

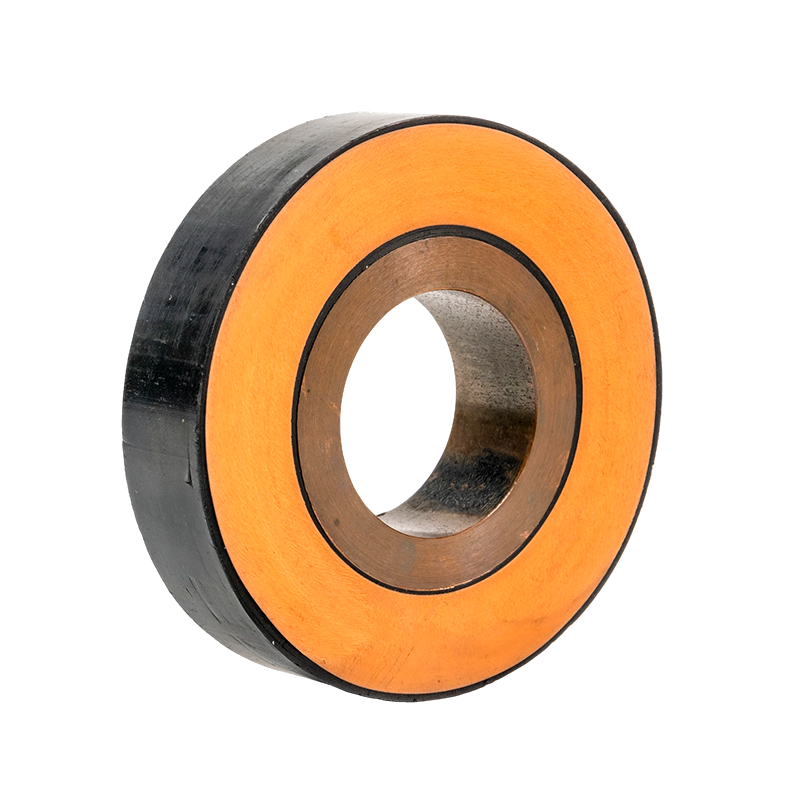

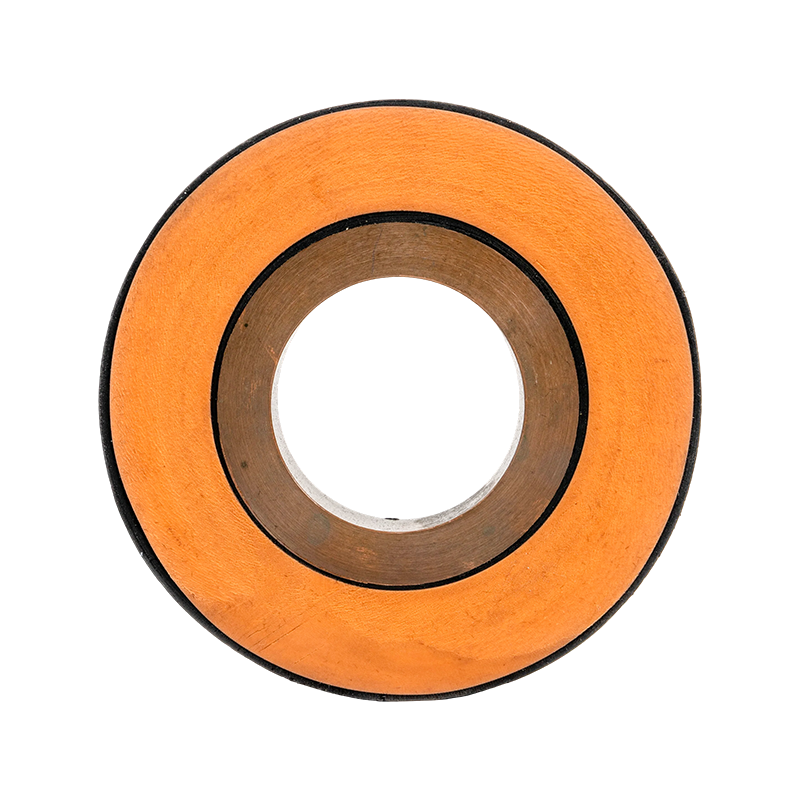

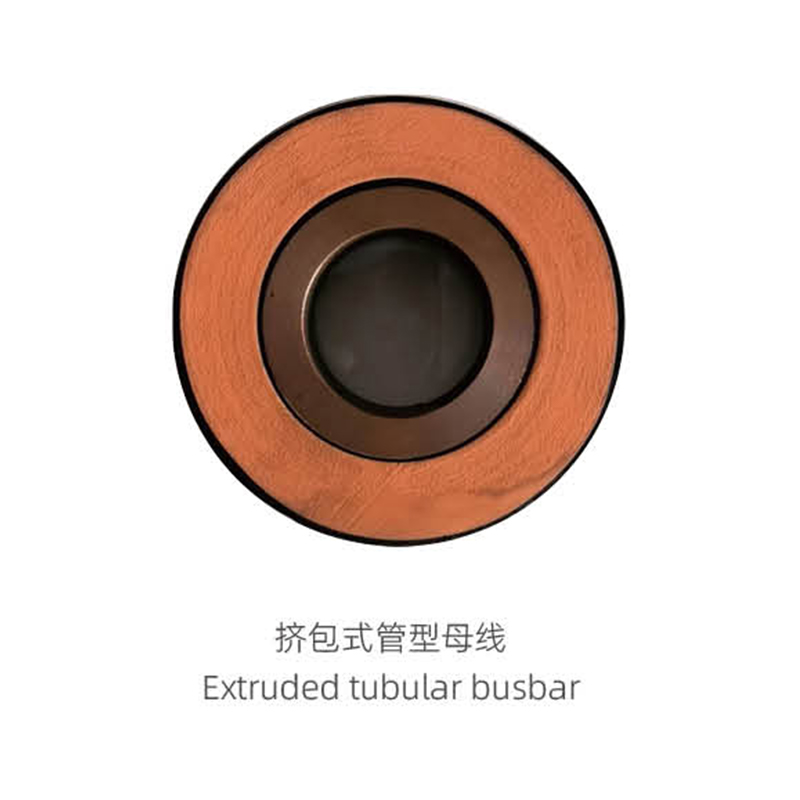

EPDMシリコーンゴム管状バスバーは複合シールド絶縁構造設計を採用しています。ポリマー押出技術により、管状の銅またはアルミニウムの導体、導体シールド、絶縁層、および絶縁シールドが 1 つのプロセスで共押出成形され、ワイヤの導電性の通電機能とシールドされた絶縁機能の両方が実現されます。 EPDM シリコーンゴム管状バスバーは、三層共押出技術を使用して製造されており、内側および外側のシールド層と絶縁層の間に隙間のない緊密な界面が確保されています。主な絶縁材料はエチレン・プロピレンジエン・モノマー (EPDM) ゴムで、導体はソリッド銅管、金属シールド層は銅箔、外側シースはポリオレフィン・ポリマー絶縁体で構成され、接続部はシールド設計を特徴としており、線全体に沿って完全な絶縁を実現します。
- 製品詳細
- 特長
- お問い合わせ
技術的な利点
三層共押出技術: 導体シールド、絶縁層、絶縁シールドが同時に押出成形され、層間の隙間のない緊密な界面が確保され、製品全体の性能が大幅に向上します。
最適化された電界設計: 端子にはプレハブ常温収縮構造が採用されており、ストレス コーンを通じて電圧集中点の電界を再分配し、電界強度を低減し、放電と絶縁損傷を最小限に抑えます。
信頼性の高い接続と通電容量: ターミナルアダプターを使用すると、円形の銅管導体からフレキシブル伸縮継手へのスムーズな移行が可能になり、端部の温度上昇が軽減され、導体の通電容量が確保されます。中間接続部は導体にステンレス鋼製インナースリーブ接続を使用し、2 本の半円形接続バスバーで外側を固定し、4 つのステンレス鋼製 C クランプ専用工具を使用して締め付けて溶接することで、導体の通電容量を確保し、変形を防ぎます。
コンパクト＆防水構造：ジョイントはコンパクトで取り付けが簡単です。特殊な防水処理を施した中間ジョイントにより、バスバーの短期間の水没操作をサポートします。
| 製品の構造と要件 | |

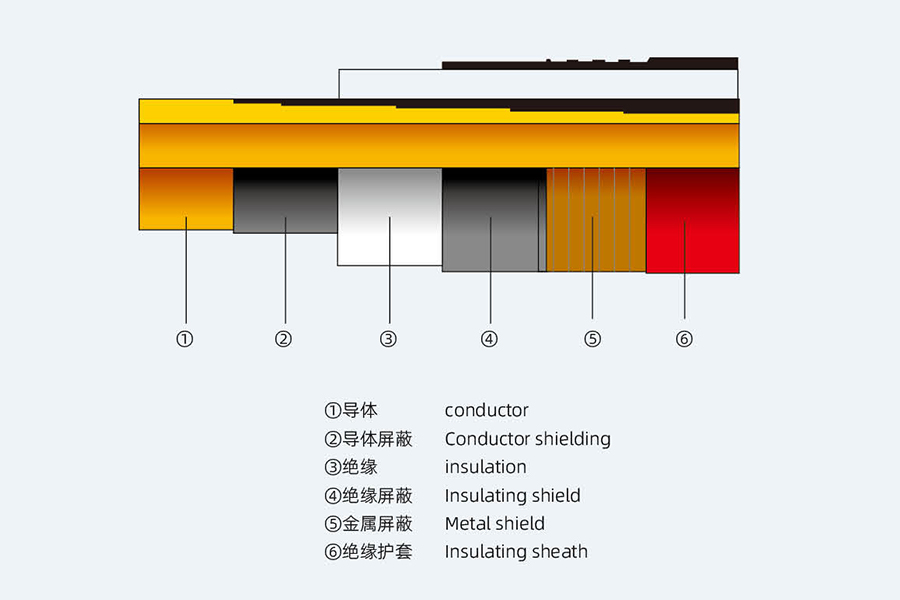

 | 複合シールド絶縁管状バスバーは、管状（銅またはアルミニウム）のバスバー導体と、ポリマーによって押出成形された導体シールド、絶縁体、絶縁シールドなどを組み合わせて、バスバーの通電電流とシールド絶縁を実現します。 主な原材料の選択: 導体銅硬質チューブ (特別にカスタマイズ)、内側スクリーン、外側スクリーン、EPDM ゴム、金属シールド層、銅箔、外側シース、およびポリオレフィン ポリマー絶縁体。 コア技術：三層共押出技術 - 押出品質保証、内部と外部のシールドと絶縁間の界面は隙間なく緊密であり、絶縁チューブバスの性能を大幅に向上させます。絶縁チューブバスバージョイント技術は、シールドチューブジョイントを採用して製品を完成させます。 |

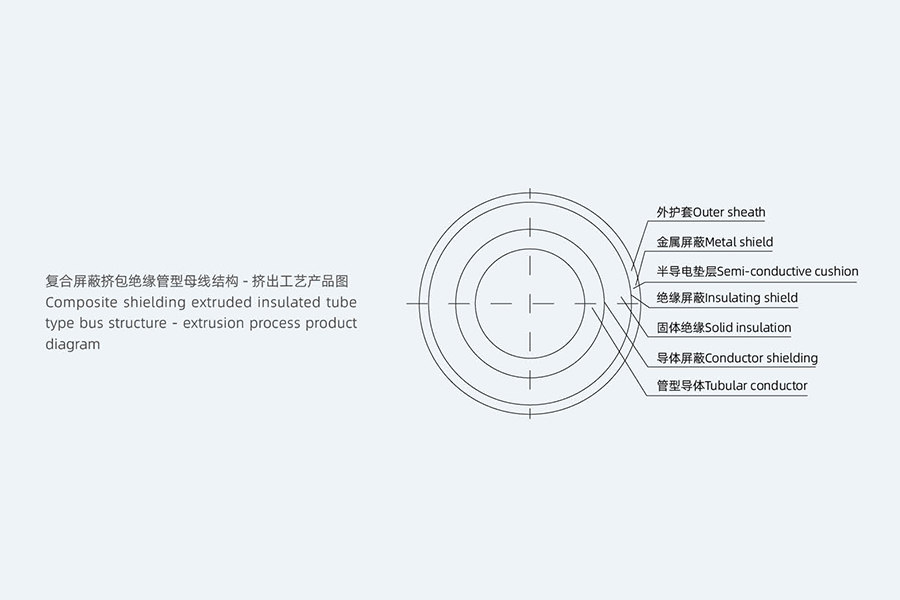

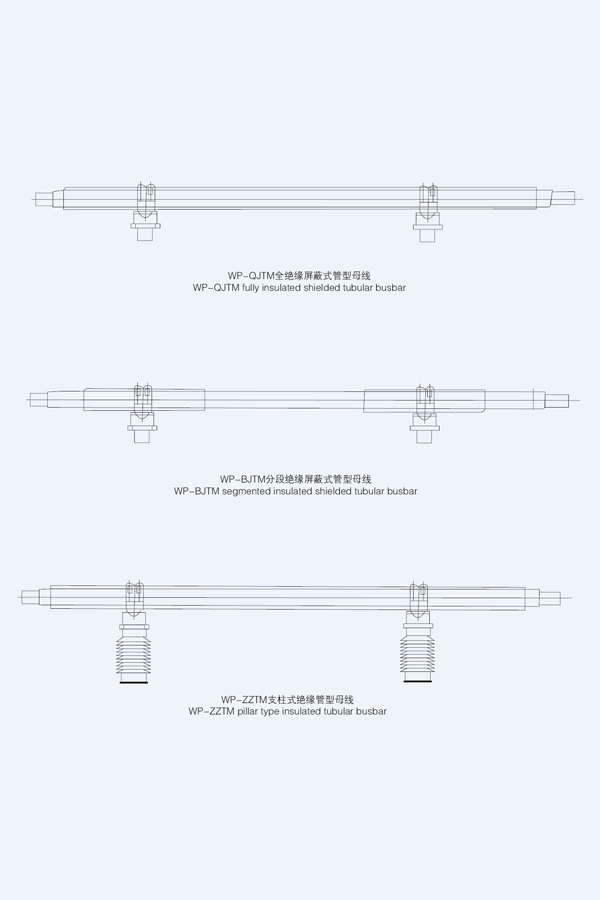

| 製品構造図 |
 |
| 押出絶縁管式ブスバーのメリット |
 |
| ターミナルアダプターは、丸導体銅管と軟質伸縮継手の接続端を接続することで、丸から角へのスムーズな移行を実現し、端部の温度上昇を抑え、導体電流容量を確保します。ストレスコーンは、プレハブ冷間収縮端子の電圧集中における電界分布を変更し、電界強度を低減し、製品の放電を低減し、絶縁損傷を低減し、チューブバスの性能を向上させ、チューブバスの動作寿命を確保し、故障事故率を低減するために使用されます。 |
| 絶縁チューブ型バスバーの製造技術 |
| ジョイントの利点: 構造が小さく、取り付けが簡単、特別な処理後、短時間水に浸すことができます。チューブバスバージョイントの幾何学的形状を変更して電界分布を変更し、電界強度を低下させ、コロナ発生の可能性を減らし、絶縁損傷を減らし、チューブバスバーの性能を向上させ、チューブバスバーの寿命を確保し、故障事故率を減らします。 |
 |
| 一般規則 |
| この技術仕様は、複合シールド完全絶縁銅バスバーに適用され、機能、構造、性能、設置およびテストの観点から技術要件を提示します。 この技術仕様は最小限の技術要件であり、すべての技術的詳細を指定するものではなく、関連する規格や仕様の規定を完全に引用するものでもありません。請負業者は、この技術仕様および関連する国家規格に従って高品質の製品を提供するものとします。 |
| 絶縁チューブバスバーの一般的なアプリケーションソリューション |

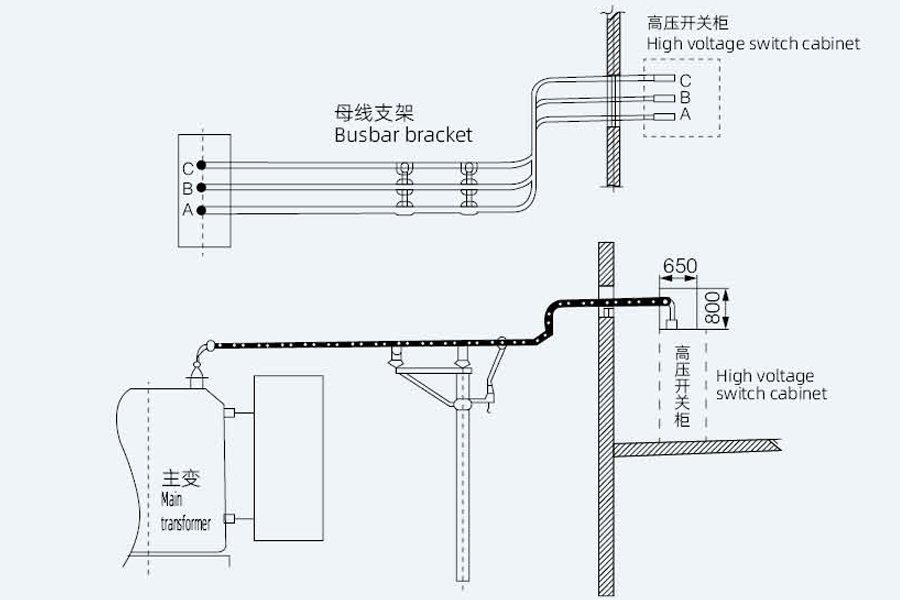

| 方法 1: 主変圧器を制御室に接続する これは、管状バスバーを適用する最も一般的な方法です。バスバーは主変圧器の低圧端子から電源に直接接続されています。 制御室のスイッチキャビネットの端子。主な利点: 大電流に適しています。配線はすっきりと美しく、完全絶縁または半絶縁が可能です。 |
 |

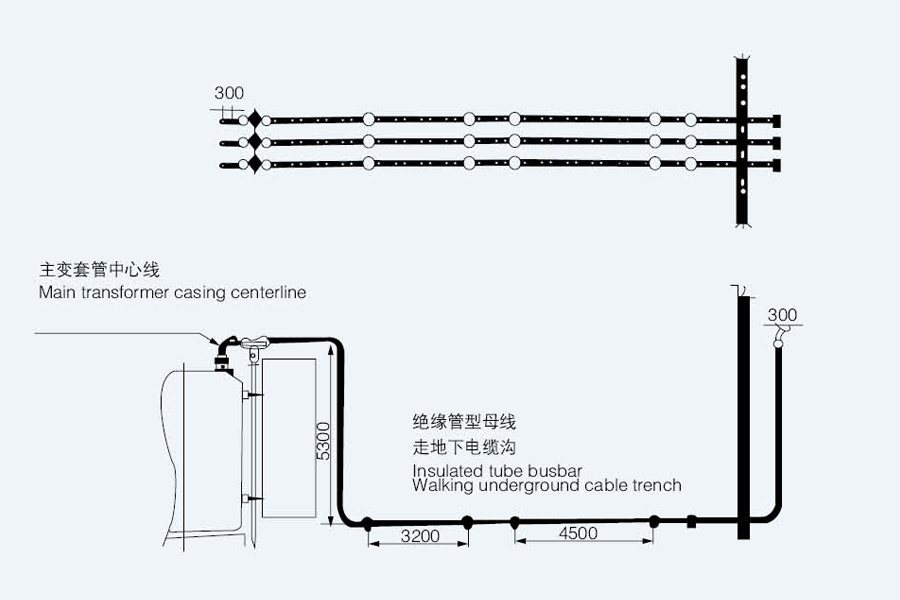

| 方法 2: バスバーをケーブル トレンチまたはケーブル メザニンを通して配線する 下の図は、管状バスバーを適用する別の一般的な方法です。バスバーは、地下のケーブルトレンチを通じてスイッチキャビネットに接続できます。 またはケーブル メザニンに使用でき、スイッチ キャビネット間の接続にも使用できます。このバスバーは完全に絶縁されており、次のような状況に特に適しています。 配線が難しいところ。 |
 |

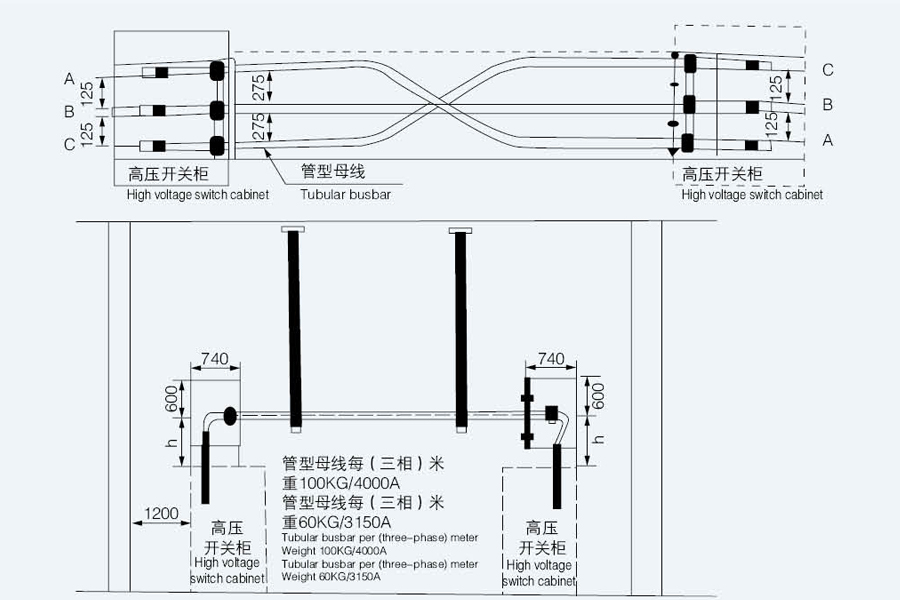

| 方法 3: 管状バスバーをケーブル トレンチまたはケーブル メザニンを通して配線する この方法はスイッチキャビネットの上部ケーブル接続方法です。ケーブルメザニンと下部ケーブル接続を介して接続することもできます 方法。ユーザーは実際の状況に応じて選択できます。バスバータイプは完全絶縁です。 |
 |

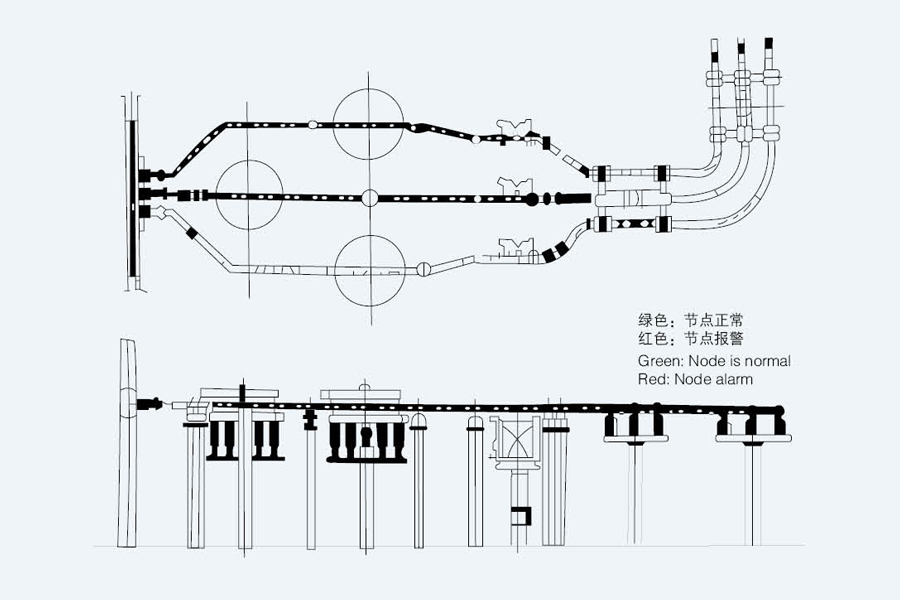

| 方法4：チューブラーバスCNCモニタリングシステム 当社は独自に開発し、チューブバスの複数の技術データを無人でインテリジェントに監視します。 |
 |
| 絶縁チューブバスバー |
 |

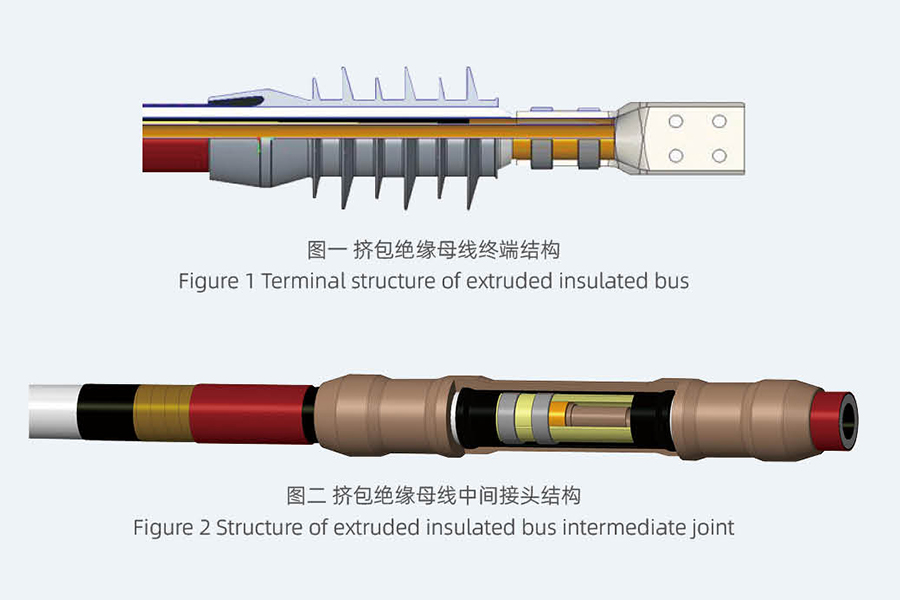

プレハブ冷収縮中間ジョイントの利点
コンパクトな構造で、設置が簡単です。
管状バスバー接合部の幾何学的形状を変更することで電圧集中点の電界分布を変化させ、電界強度を低減します。
コロナ放電の可能性を最小限に抑え、絶縁損傷を軽減し、管状バスバーの性能を向上させることを目的としています。
筒状バスバーの寿命を確保し、故障事故を低減します。
導体間の直接接触は、2 つの半円形バスバーで外側に接続されたステンレス鋼のインナースリーブを通じて実現されます。 4 つのステンレス鋼製 C クランプは、専用の工具金型を使用して締め付けて溶接され、導体の通電容量を確保し、変形を防ぎます。
防水処理後、中間ジョイントによりバスバーは水中に浸漬しても短時間動作することができます。
