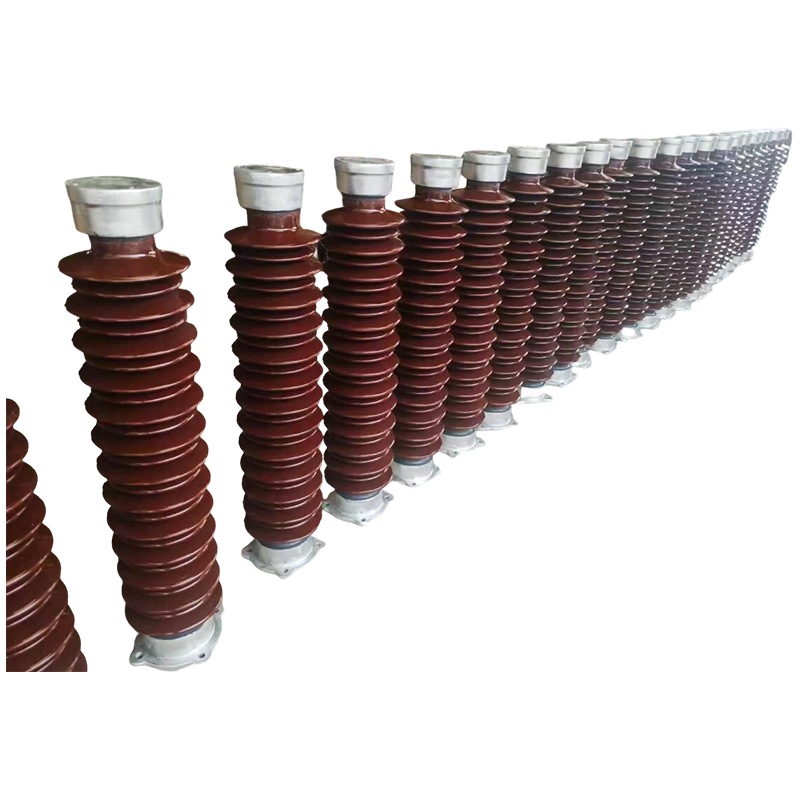

ポストインシュレーター

技術的な利点

簡素化された構造と簡単な設置：絶縁された管状バスバーは鋼構造物またはコンクリート支持体に直接固定されているため、壁のブッシュやポスト絶縁体の必要がありません。露出設置方式を採用しており、間隔が 275 mm 以上の専用の管状バスバー ブラケットでサポートされています。固定金具はスパン6m～13mの場合に取り付けます。

高い機械的強度と大きな支持スパン： 絶縁管状バスバーの許容応力は角形バスバーの 4 倍であり、重大な短絡電流に耐えることができます。 50 kA の短絡電流の下で​​、Φ100×6 mm の管状バス バーは最大 9 メートルの吊り下げスパンを実現し、バス バー ブラケットのサポートを使用するとスパンは 13 メートルに達します。バスバーは、高電圧チャンバー、屋内限流リアクトル、または 10 kV 開閉装置キャビネットに直接接続できるため、対応するポスト絶縁体、バスバーフィッティング、および構造基礎の必要性が軽減されます。

強力な耐震性能：水平加速度0.20g、垂直加速度0.15g、振動周波数20Hz、正弦波3周期までの耐震性を考慮した製品設計です。安全率は 1.67 を超えており、地震と短絡が同時に発生した状況でも正常な動作を保証します。

優れた環境適応性： 標高 4000 メートル以下および汚染度クラス V (重度汚染) の環境に適しており、設計沿面距離比は 31 mm/kV です。屋外端子に沿面エクステンダを設置すると、沿面距離の合計は 680 mm 以上になります。

特長

構造簡素化の価値
従来のバスバー システムでは、ポスト絶縁体は機械的サポートと電気絶縁の二重の機能を果たします。管状バスバーを鋼構造支持体に直接固定する革新的な設計により、使用する絶縁体の数が減るだけでなく、システム構造が根本的に簡素化されます。これにより、個別コンポーネントから統合システムに進化する技術トレンドを反映して、設置の複雑さと潜在的な障害点が軽減されます。

環境適応性の要件
ポストがいしは、過酷な環境、特に耐汚染フラッシュオーバー性能が重要な指標となるクラス V までの汚染レベルの過酷な条件下で、長期安定動作要件を満たさなければなりません。シェッドの設計を最適化し、疎水性材料を使用し、沿面距離を厳密に制御することにより、沿岸地域や産業汚染地域などの特殊な環境でも信頼性の高い断熱性能が確保されます。

設置とメンテナンスの比較分析
従来のポスト碍子の設置に必要な基礎工事、レベリング調整、多点固定などの複雑な手順と比較して、一体型管状バスバーシステムは標準化されたブラケット設置方法を採用し、工期を大幅に短縮します。メンテナンスの面では、従来の絶縁体は定期的な汚染洗浄、亀裂検出、電気テストが必要ですが、管状バスバーの完全密閉設計により、メンテナンスの頻度とコストが大幅に削減されます。

材料とプロセスの技術的特徴
最新のポストがいしは、主に高強度電気磁器、強化ガラス、または複合材料を使用して製造されています。中でも複合絶縁体は、優れた疎水性、高い耐破裂性、軽量などの利点を持っています。
