マグネシウム - アルミニウム合金管状母線が超高圧送電システムに不可欠な理由は何ですか?

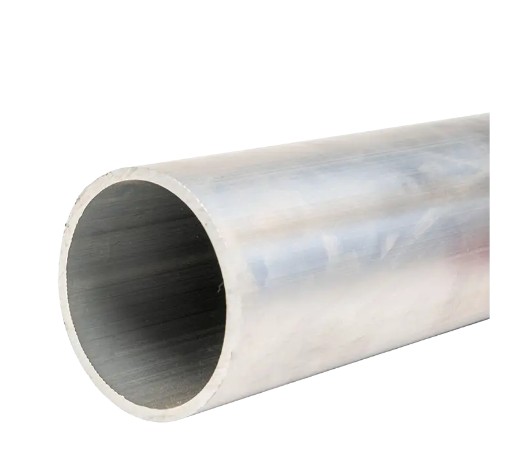

超高圧 (UHV) マグネシウム - アルミニウム合金管状バスバー のコア導電コンポーネントとして機能します。 500kV以上の特別高圧・超高圧送変電システム 。マグネシウムとアルミニウムの合金材料システムを使用し、精密押出成形プロセスにより製造されたこれらの製品は、 軽量構造、高い導電性、優れた機械的強度 。この製品シリーズは、6063G アルミニウム - マグネシウム合金、LF21Y アルミニウム - マンガン合金、6R05 希土類アルミニウム合金、2A14 耐熱アルミニウム合金などの複数の材料仕様を網羅し、220kV、500kV、750kV、±800kV、1000kV の UHV アプリケーション シナリオを包括的にカバーします。定格動作条件下では、導電率は次の値に達します。 ≥60% IACS 、最大定格電流容量 12,000A 、引張強度は維持されます。 180～250MPa 範囲、動作温度範囲 -40℃～150℃ 、設計耐用年数は 30～40年 .

材料系と合金組成の設計

一次合金のグレードと特性

材料の選択は、 UHVマグネシウムアルミニウム合金管状バスバー 電気的性能と機械的信頼性が直接決まります。現在のエンジニアリング用途では、主に次の 4 つの合金カテゴリが利用されています。

• 6063G アルミニウム - マグネシウム合金 ：アル-マグネシウム-シ熱処理強化合金系に属し、優れた押出加工性能と耐食性を備えています。導電率は約 53 ～ 55% IACS、引張強度は 120 ～ 150MPa で、従来の UHV 変電所バスバー システムに適しています。
• LF21Y アルミニウムマンガン合金 ：Al-ん系防錆アルミニウム合金で、耐大気腐食性と溶接性に優れ、適度な強度を備えています。主に海岸沿いや高湿度の環境にある屋外変電所で使用されます。
• 6R05 希土類アルミニウム合金 ：アルミニウムマトリックスに希土類元素（Ce、Laなど）を組み込み、結晶粒構造を大幅に微細化し、高温強度と耐クリープ性を向上させます。導電率は 60% IACS 以上に達し、引張強度は 180 ～ 220MPa で、大電流、重負荷の UHV ハブ ステーションに適しています。
• 2A14 耐熱アルミニウム合金 ：Al-銅-Mg-Si系高強度耐熱合金で、150℃以上の長期使用が可能で、引張強さは250MPaを超えます。主に発電機のコンセントや電炉用変圧器などの大電流・高温度上昇の用途に使用されます。

重要な化学組成の管理

合金組成を正確に制御することは、一貫したバスバーの性能を確保するための前提条件です。 6063G 合金を例にとると、その主要元素の質量分率は次の範囲内で厳密に制御する必要があります。

主要な合金元素としてのマグネシウム (Mg) は、シリコン (Si) と結合して Mg₂Si 強化相を形成します。 T6熱処理（溶体化処理人工時効処理）を施すことにより、材料強度を大幅に向上させることができます。一方、マグネシウムの添加による導電性への悪影響は比較的小さいため、6063G 合金は強度と導電性の優れたバランスを実現できます。

電気的性能と電流容量

電気伝導率と抵抗特性

UHV 管状バスバーの中心的な電気性能指標は、導電率と DC 抵抗です。工学測定データによると、合金グレードが異なると、さまざまな導電特性が示されます。

• 6063G-T6 状態 ：電気伝導率≧53%IACS、20℃における抵抗率約0.0325Ω・mm²/m
• 6101-T7 状態 ：電気伝導率≧56%IACS、20℃における比抵抗約0.0308Ω・mm²/m
• 6R05 希土類合金 ：電気伝導率≧60%IACS、20℃における抵抗率約0.0287Ω・mm²/m
• 1060純アルミニウム : 導電率 ≥61% IACS ですが、機械的強度が低く、強度要件が重要ではない用途にのみ使用されます。

500kV 変電所を例に、外径 6063G の管状母線を使用した場合 160mm、肉厚8mm 、断面積はおよそ 3,848mm² 。周囲温度35℃、導体許容温度80℃において、連続電流容量は以下の値に達します。 4,500～5,000A 。同じ仕様の 6R05 希土類合金を使用すると、電流容量を 4,800～5,300A 、約 6 ～ 8% の改善を表します。

電流容量の設計リファレンス

管状バスバーの電流容量設計では、導体断面積、放熱条件、周囲温度、日射係数などを総合的に考慮する必要があります。以下の表は、屋外条件（周囲温度 35℃、導体温度 80℃、日射強度 1,000W/m2）における代表的な仕様の電流容量の参考値です。

管状バスバーが用途に使用される場合、注目すべき点は次のとおりです。 GIS (ガス絶縁開閉装置) と変圧器またはサーキットブレーカー間の接続 、実際の電流容量には補正係数を乗算する必要があります。 0.85～0.90 スペースが小さく、放熱条件が限られているためです。

機械的強度と構造設計

引張強度と降伏強度

UHV管状バスバー 動作中、自重、風圧、着氷、短絡電気力学などの複数の機械的負荷に耐える必要があります。機械的性能インジケータは、次の要件を満たしている必要があります。

• 引張強さ(Rm) : ≥180MPa (6R05 合金は 220MPa 以上に達します)
• 降伏強さ(Rp0.2) ：≧120MPa（6063G T6状態で約150MPa）
• 伸び(A50) : ≥8% (取り付け曲げ時に脆性破壊がないことを保証)
• 弾性率 ：約70GPa、純アルミニウムと同等

短絡電流の影響下では、バス バーは巨大な電気力学的力に耐える必要があります。を摂取する 50kA/3秒 短絡電流を例に挙げると、隣接する平行導体間の電気力学的力はメートルあたり数千ニュートンに達する可能性があり、バスバーには十分な静的強度だけでなく、良好な耐疲労性も要求されます。マグネシウム - アルミニウム合金の疲労限界はおよそ 35～40% 引張強度が高く、風による振動や短絡振動環境でも優れた耐久性を発揮します。

たわみとサポートスパンの設計

管状バスバーのサポートスパンは、プロジェクトのコストと運用の安全性に直接影響します。 IEEE Std 605 および DL/T 5222 規格によれば、屋外管状バス バーの最大たわみは通常、次の範囲内に制限されます。 1/200～1/150 スパンの。一般的に使われているものを取り上げると、 φ160×8mm 例として、管状バスバーの場合、自重と基本風圧 (0.5kN/m²) の組み合わせにより、最大支持スパンは到達します。 8～10メートル 。強化されたサポートを使用するか、スパンを 6 ～ 7 メートルに短縮すると、たわみが大幅に減少し、風による振動に対する耐性が向上します。

UHV 変電所の大スパン用途 (道路や機器エリアの交差など)、 管状バスバー制振線 複合構造が採用されることが多く、風による振動や短絡振動を抑制するためにスパンの途中に補助サポートが追加されます。測定により、管状バスバーの内側にアルミニウムより線減衰ラインを設置した後、風による振動振幅を低減できることが示されました。 60%以上 、疲労骨折のリスクを効果的に防ぎます。

耐候性と腐食防止

大気中での腐食挙動

マグネシウム - アルミニウム合金管状バスバーの表面は、自然に緻密な表面を形成します。 Al₂O₃酸化膜 厚さは約2〜10nmです。この酸化膜は、pH 値が 4 ～ 9 の環境で優れた安定性を示し、基板のさらなる腐食を効果的に防ぎます。ただし、工業雰囲気（SO₂を含む）、海洋大気（Cl⁻を含む）、酸性雨環境では酸化皮膜が損傷し、孔食や粒界腐食が発生することがあります。

加速腐食試験データによると、工業用大気環境における 6063G 合金の年間腐食速度は約 0.5～1.5μm 、海洋大気環境ではおよそ 1.0～3.0μm 。設計寿命 30 年、肉厚 8mm に基づくと、追加の保護を行わなくても、腐食損失はわずかです。 1-2% 壁の厚さにより、構造強度への影響は限定的です。ただし、腐食が激しい環境（海岸の塩霧の多い地域など）では、表面陽極酸化処理または防食コーティング処理を推奨します。

表面保護処理

過酷な環境における管状バスバーの耐用年数を延ばすために、次の保護対策が一般的に採用されています。

1. 陽極酸化処理 : 電気化学的方法により表面に厚さ10〜25μmのAl₂O₃皮膜を生成し、高い硬度と優れた絶縁性を特徴とし、耐食性が3〜5倍向上します。
2. フッ素コーティング : 膜厚30～50μmのPVDFまたはFEVEフルオロカーボンコーティングをスプレーし、紫外線および塩霧環境下でも優れた色と光沢の保持を示し、20年を超える防食寿命を示します。
3. 溶融めっき : 電気腐食を防止するために、接続金具およびその他の異種金属接触部分に溶融亜鉛めっきまたは錫めっきを施します。
4. 導電性グリース保護 : 亜鉛含有または銀含有の導電性グリースを接合接触面に塗布して、接触抵抗を低減し、空気と湿気を遮断します。

技術開発動向

新しい材料とプロセス

UHV プロジェクトがより高い電圧グレードとより大きな送電容量に向けて進むにつれて、マグネシウム - アルミニウム合金管状バスバー技術は進化し続けています。

• ナノコンポジット強化 : ナノスケールの TiB₂ または Al₂O₃ 粒子をアルミニウム マトリックスに導入すると、引張強度を向上させることができます。 300MPa以上 導電性を大幅に低下させることなく、耐クリープ性を向上させます。
• 連続押出技術 : Conform 連続押出プロセスを使用すると、長さ無制限の管状バスバーの製造が可能になり、従来の押出による界面の弱点が解消され、製品の一貫性が大幅に向上します。
• オンライン焼入れおよび時効処理 ：押出、焼入れ、時効の各工程を単一の生産ラインに統合することで製造サイクルを短縮し、正確な温度制御によりT6条件での性能変動を±5%以内に抑えます。

インテリジェントな監視テクノロジー

最新の UHV 変電所では、管状母線の動作状態をリアルタイムで監視するために、モノのインターネットと人工知能技術が徐々に導入されています。

1. 分散型光ファイバー温度測定 : 管状バスバーの表面や接合部に光ファイバーを敷設し、ラマン散乱やブリルアン散乱の原理を利用して、精度±1℃、空間分解能0.5メートルの分布温度場測定を実現します。
2. ワイヤレスひずみモニタリング : 小型ワイヤレスひずみセンサーを支持点と中間スパンに設置して振動周波数と振幅をリアルタイムで収集し、スペクトル分析を通じて風による振動とアイスギャロッピングのリスクを特定します。
3. AIによる故障予測 : 過去の運用データに基づいて機械学習モデルをトレーニングし、温度、振動、気象条件を含む多次元データに対して融合解析を実行して、潜在的な障害を予測します。 72時間 90%を超える精度で事前に測定します。

先を見据えて、 UHVマグネシウムアルミニウム合金管状バスバー に向けて発展するだろう より高い強度、より高い導電性、より長い耐用年数、より優れたインテリジェンス 、再生可能エネルギーを主力とした新たな電力システムの構築に向けて、しっかりとした設備サポートを提供します。
