PTFE管状バスバーとは何ですか?

PTFE管状バスバー は、導体として金属チューブ (通常は銅またはアルミニウム)、主絶縁媒体として PTFE 延伸フィルム、および多層シールド構造を構築するための精密機械巻線プロセスを使用する高電圧送電デバイスです。その主な特徴は次のとおりです。 PTFE フィルムの層間にシリコーン オイルがコーティングされ、緻密でボイドのない連続誘電体を形成します。以上の構成 5 つの容量性シールド層 (ゼロ電位、段階的、接地シールド層を含む);シリコーンゴム沿面延長コンポーネントにより、電界分布の最適化と沿面性能の向上を実現します。

このタイプのバスバーは、次の温度範囲で動作します。 -60℃～250℃ 、保護評価を達成します。 IP68 、優れた耐食性と高温/低温耐性を備えており、極端な動作環境向けに特別に設計されています。

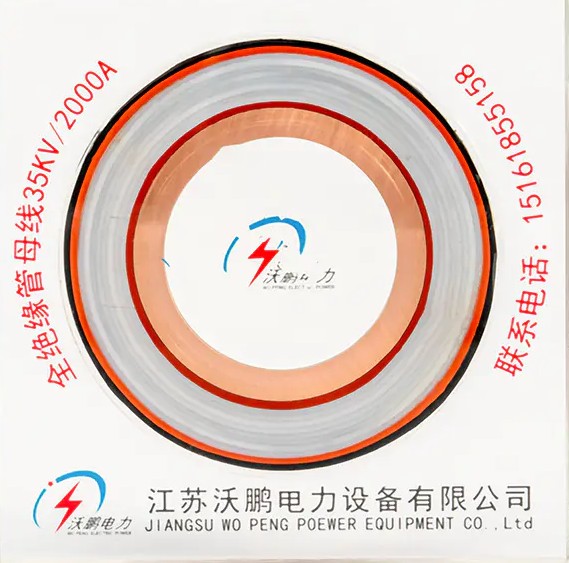

構造解析: 5 層保護システムの精密設計

PTFE 管状バスバーの絶縁構造には、内側から外側への層状保護コンセプトが採用されており、各層が特定の電気的および機械的機能を果たします。

導体層と放熱構造

導体には通常、銅含有量が 99.90% 以上の T2Y 高純度銅チューブが使用されます。同じ断面の平角導体と比較して、管状構造により表面積が増加します。 40% 電流密度分布の均一性を改善します。 60% 。エンジニアリングテストでは、4000Aを供給するΦ200×10mmの銅管状バスバーが温度上昇を示しました 15℃ 従来のケーブルよりも低くなります。中空構造により表皮効果係数Kf≦1を保ち、交流抵抗を低減します。 35% 平角導体との比較。 Φ300×15mm仕様で連続搬送可能 12000A .

一次絶縁層: PTFE 配向フィルム

一次絶縁層にはシリコーンオイルを含浸させたPTFE延伸箔フィルムを使用しています。 PTFE 分子鎖は炭素-フッ素結合エネルギー 485kJ/mol の螺旋配列を採用しており、非常に高い化学的安定性を備えています。この断熱層は、次の温度範囲にわたって安定しています。 -250℃～340℃ ;毎日80℃の温度変動がある環境で10年間動作させた後でも、誘電損失はわずか増加します 0.003% .

多層容量性シールドシステム

シールド層の構造には通常、次のものが含まれます。

• ゼロ電位シールド層 ：導体表面に密着し、導体表面の電界を均一化します。
• 段階的シールド層 : 0.2mm 編組銅メッシュベルトがファラデーケージ効果を形成し、バスバー表面の電界強度を 2.3kV/mm から 0.7kV/mm コロナ放電のリスクを完全に排除
• 接地シールド層 : 最終的な安全接地保護を提供します

シリコーンゴムの沿面延長コンポーネントの構成により、端部の電界分布がさらに最適化され、表面放電が防止されます。

保護外層

外層にはポリオレフィンポリマーシースまたはシリコーンゴム素材を使用しており、 IP68 粉塵の侵入を完全に防ぎ、長時間の水没使用も可能にする保護等級です。塩水噴霧試験では、10 年間の腐食率は ≤ 0.01mm/年 .

材料特性: PTFE 極限環境への適応性

バスバーの主要な絶縁材料としての PTFE の性能上の利点は、その独特の分子構造に由来しています。

PTFE は 380℃ で顕著な熱分解を開始するため、エンジニアリング用途では 10 ～ 15% の温度安全マージンを維持し、動作温度を 240℃ 以下に保つ必要があることに注意してください。わずか 0.1% の不純物でも熱変形温度が 12℃ 低下する可能性があるため、材料の純度管理が重要になります。

パフォーマンス上の利点: 管状構造を選択する理由

革新的な通電容量の向上

中空の管状構造は電流分布パターンを根本的に変化させます。 State Grid UHV プロジェクトのテスト データは、管状バスバー ソリューションが次の点で通電容量を向上させることを示しています。 200% 従来の長方形バスバーと比較して。その原理は、管状導体の表皮効果を効果的に抑制することにあり、その結果、より均一な電流分布が得られ、AC抵抗が大幅に減少します。

機械的強度における構造上の利点

管状断面の断面係数は次の値に達します。 4回 長方形バスバーのこと。シングルスパン 13 メートルの支持構造では、耐久性があります。 50kA 変形することなく短絡電流の影響を軽減し、ブラケットの使用量を削減します。 60% 従来のソリューションと比較して。この特性は、大規模な工場、変電所、共同溝プロジェクトにおいて、かけがえのない利点をもたらします。

環境適応力の総合的進化

外側の保護システムは C5 レベルの防食認証に合格しています。抗 UV 3 色シースは、強い太陽光の下で色差変化 ΔE≤3 (CIE Lab* 基準) を示します。保護外層は水深 30 メートルの圧力と海水の侵食に耐えることができ、設計耐用年数は 30年 .

アプリケーションシナリオ: 陸上から深海までをカバー

新エネルギー発電

洋上風力発電の用途では、 PTFE管状バスバー 従来の GIS 機器を置き換え、変電所の設置面積を削減します。 40% 。その防振設計は、カテゴリー 12 の台風に耐えることができ、振動加速度許容値は 100 です。 5g 。太陽光発電所では、PTFE 絶縁層が毎日 80℃ の温度変動に耐え、信頼性の高い DC 高電圧伝送を保証します。

化学的環境および腐食性環境

PTFE は、事実上すべての既知の酸、塩基、有機溶媒、酸化剤に耐性があります。化学生産環境においては、バスバー表面に汚染物質が蓄積しにくく、化学腐食による絶縁性能の劣化がありません。機械装置に充填 PTFE 材料を適用すると、潤滑油による製品の汚染の問題も解決されます。

都市インフラと特別プロジェクト

海を渡るトンネル、統合されたユーティリティ廊下、その他の湿気の多い環境や水没した環境では、IP68 保護等級により、長期にわたる信頼性の高いバスバー動作が保証されます。アーチ型バスバー設計は、設置公差を範囲内に制御して建物の表面に適合させることができます。 ±1mm 、現代の建築美学と機能性の二重の要求を満たします。

極端な温度環境

PTFEは極寒地においては-260℃の超低温でもある程度の柔軟性を保ちます。高温の工業環境においても、260℃での引張強度はほぼ維持されます。 5MPa (室温値の約1/5)、曲げ強度は 1.4MPa 、緊急事態における構造的完全性を確保します。

テクノロジーの進化と今後の方向性

インテリジェントな監視の統合

次世代 PTFE管状バスバー 内蔵の光ファイバー温度監視システムを統合して、リアルタイムの導体温度監視を行うことができます。エンジニアリングの実践により、このテクノロジーが潜在的なホットスポットの早期警告を提供できることが示されています 48時間 事前に故障率を 0.3/年から 0.02/年 。将来の反復では、5G 通信モジュールが統合され、128 の動作パラメータのリアルタイム アップロードと予知保全が可能になります。

グリーンマテリアルのアップグレード

リサイクル銅材料を使用した新世代製品（銅含有率 ≥95% リサイクル材料）は、二酸化炭素排出量を次のように削減します。 38% データセンターなどの炭素に敏感なシナリオにおける従来の製品と比較して、低炭素電力機器への世界的な傾向に沿っています。

超電導技術の探究

実験段階の高温超電導銅管母線はすでに達成されています 20000A -196℃での通電容量を実現し、2030年頃に商用化が期待されており、大電流送電の技術的限界が再定義されることになる。

選択と運用保守の必需品

実際のエンジニアリング用途では、次の技術的な点に注目する価値があります。

1. 肉厚の選択 : 化学パイプラインのシール用途には、肉厚 1mm 以上の非充填 PTFE スリーブが推奨されます。周期的な熱衝撃を受ける電気絶縁用途には、熱疲労寿命が 3回 標準モデルのそれ
2. 温度マージン : すべての高温アプリケーションでは、10 ～ 15% の温度安全マージンを維持する必要があります。
3. 部分放電制御 : 高品質の製品は部分放電を以下に制御する必要があります。 5pC (試験電圧 1.5Ur 時)、IEC 規格の制限値 10pC を超えています。
4. シールド層の完全性 : 段階的シールド層の連続性は電界分布に直接影響します。設置時には銅メッシュベルトの破損やシワを避けてください
